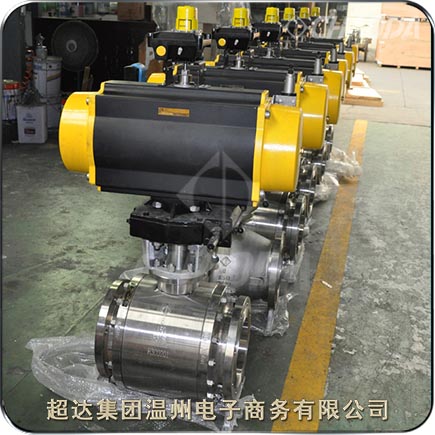

碳鋼氣動固定式球閥

    超達集團專業研制生產氣動固定球閥等閥門產品，超達生產的氣動固定球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。氣動固定球閥的球體由兩段與球體連接在一起的固定軸支撐。氣動固定球閥下軸上裝有滾動軸承，或滑動軸承。流體壓力不會使球體向閥座移動，當氣動固定球閥中腔壓力異常升高超過彈簧頂緊力，氣動固定球閥閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。

型號：Q647F、Q647Y、QA647F、QA647Y
口徑：NPS4～NPS48、DN100～DN1200
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

氣動固定球閥產品簡介

    氣動固定球閥適用于Class150～Class2500、PN16～PN160的各種管路上。氣動硬密封固定球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。氣動固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。超達集團的氣動固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

氣動固定球閥產品特點

    超達研制生產的氣動固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    閥桿防吹出結構設計

    氣動固定球閥的閥桿采用防吹出結構設計。下端大，上端小的閥桿在上端蓋和螺釘?shù)亩ㄎ幌?，即使?strong>氣動固定球閥閥腔異常升壓的情況下，也能保證閥桿不會被介質吹出。

    防靜電結構

    氣動固定球閥的球體通過相互間緊密接觸的下軸、調整墊、下端蓋，與閥體形成靜電通道。從而可將超達氣動固定球閥的球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

氣動固定球閥應用標準

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氣動固定球閥零件部件材料

氣動固定球閥結構尺寸
