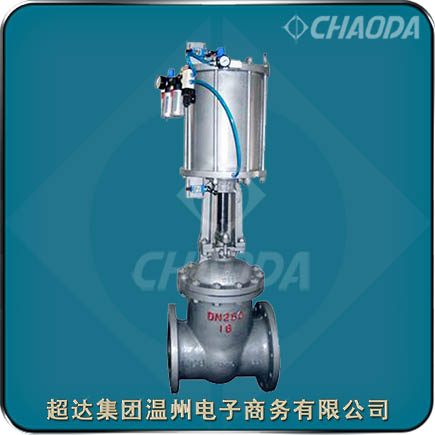

氣動控制閘閥

    超達集團專業研制生產氣動控制閘閥等閥門產品，超達生產的氣動控制閘閥具有流體阻力小、開關迅速、方便、密封性能好、閥桿密封可靠、球閥的啟閉只做90°轉動等特點。氣動控制閘閥由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿氣動閘閥。氣動控制閘閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。

    氣動控制閘閥有三種閥蓋設計形式：螺栓式閥蓋、焊接式閥蓋、壓力自緊式閥蓋。螺栓式閥蓋結構的閘閥，閥體與閥蓋用螺栓螺母連接，纏繞式墊片，也可采用金屬環連接。焊接式閥蓋的閘閥，閥體與閥蓋用螺紋連接，可采用焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

型號：CD-QA647Y、CD-QA947Y等
口徑：NPS1/2～NPS66、DN15～DN1650
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

氣動控制閘閥產品簡介

    氣動控制閘閥適用于Class150～Class2500、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的氣動控制閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動控制閘閥的驅動方式為氣動。氣動控制閘閥一般采用法蘭連接，也可采用對焊連接。

    氣動控制閘閥填料選用柔性石墨和編結石墨的組合，填料壓蓋和填料壓套是分體設計。氣動控制閘閥填料壓套設有階梯以防陷入填料函內。氣動控制閘閥閥桿的螺紋尾部始終在填料之上，防止運動時帶出填料。氣動控制閘閥流體流動阻力小，開啟關閉力小，介質可以兩個方向流動。

氣動控制閘閥產品特點

    超達研制生產的氣動控制閘閥有可靠的閥座密封、完全的防火結構設計、可靠的閥桿密封、自然的防靜電結構設計、設有安裝驅動裝置的支架平臺等結構結構設計。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

氣動控制閘閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氣動控制閘閥零件部件材料

氣動控制閘閥結構外形尺寸
