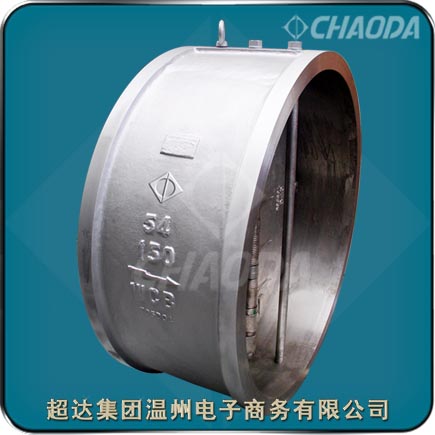

鑄鋼對夾連接止回閥

    超達生產的對夾式止回閥適用于公稱壓力PN10～420、Class150～2500；公稱尺寸DN15～2000， NPS?～84；工作溫度-196～540℃的各種管路上，用于防止介質倒流，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及泵素等多種介質。對夾式止回閥沒有螺栓孔，靠?jī)善ㄌm對夾住閥門，通過擰緊螺栓緊固法蘭達到固定蝶閥的，類似于墊片，只不過墊片比較薄，而對夾止回閥比較厚而已。對夾式止回閥根據結構的不同，可以分為對夾升降式止回閥和對夾旋啟式止回閥。對夾旋啟式止回閥，根據閥瓣的不同，可分為對夾單瓣旋啟式止回閥，對夾雙瓣旋啟式止回閥。

    超達集團生產的對夾式止回閥具有水錘壓力很小，閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快。結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價等特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱"超達集團"）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：H76T1~T8、H71H、H76W、H71W、H76Y、H71T1～T8等
口徑：NPS1?～NPS84、DN15～DN2100
壓力：Class150～Class2500、PN20～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
應用：石油，化工，天然氣，石化，煤化工等行業
驅動：無(自動)

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

大口徑對夾式止回閥簡介

    對夾式止回閥適用于Class150～Class2500、PN20～PN420的各種管路上，用于阻止管路中的介質倒流。選用不同的材質，超達集團的對夾式止回閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。對夾式止回閥采用對夾連接。

    對夾式止回閥由閥體、閥瓣、彈簧等零件組成，采用對夾連接。對夾止回閥不像其他閘閥、球閥、截止閥等閥門需要執行機構帶動，對夾式止回閥不同于法蘭式止回閥，不需要閥蓋。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。對夾止回閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所較為適用。對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

    止回閥常見故障有①密封面破壞；②雜質附著在止回閥閥瓣密封面。修復密封面和清洗雜質，就能防止倒流。

對夾止回閥特點

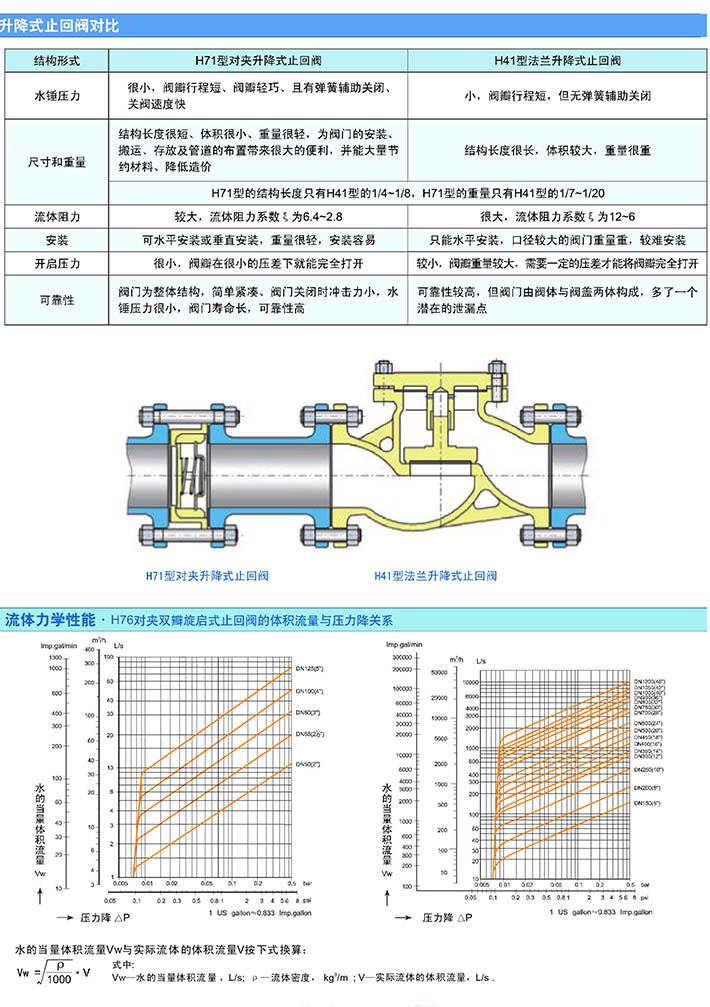

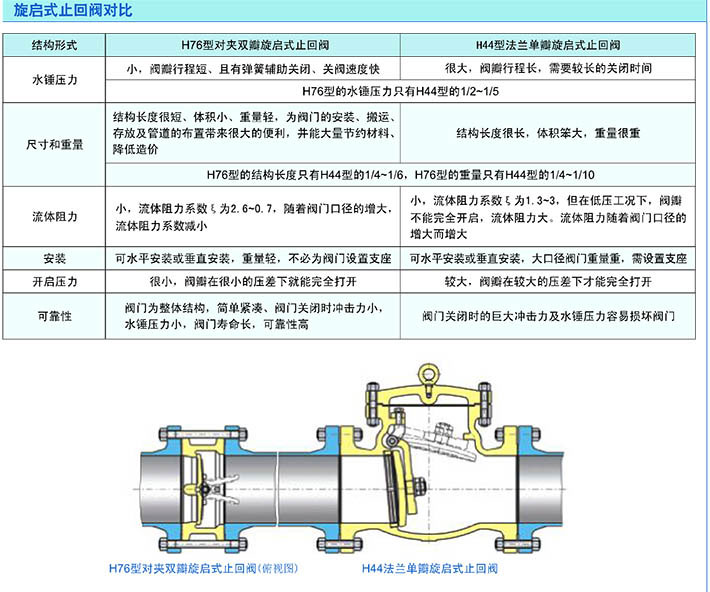

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8

2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4～1/20

3、對夾式止回閥的閥瓣關閉快速，水錘壓力小

4、止回閥水平或垂直管道均可使用，安裝方便

5、對夾式止回閥流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、對夾式止回閥關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、可靠性高

    超達研制生產的對夾式止回閥具有水錘壓力很小，閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快。結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價等特點。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

對夾式止回閥標準規范

 設計制造標準：API 594、JB/T 8937
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

對夾式止回閥零件部件材料

對夾式止回閥結構尺寸
