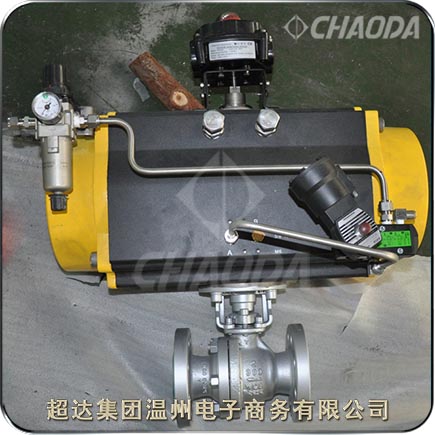

氣動浮動球閥

    氣動浮動球閥只需要用氣動執行器用氣源旋轉90°的操作和很小的轉動力矩就能關閉嚴密。氣動浮動球閥完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥分為全通徑球閥、縮口徑球閥和三、四通球閥，全通徑球閥球體內側大小與外側孔徑大小一致，整體呈平形狀態，流體與管道平行，而縮徑則是外孔大于內孔，三、四通的介質流向不一致。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q641F、QA661F、QA641F
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

氣動浮動球閥產品簡介

    氣動浮動球閥適用于Class150～Class1500、PN16～PN100的各種管路上，氣動浮動球閥表面采用噴塑處理技術，光澤美觀。不會有外部泄漏等現象。氣動浮動球閥閥體是焊接結構，所以氣動浮動球閥重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以拆下，換向安裝。由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以超達集團生產的氣動浮動球閥對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。

    氣動浮動球閥的球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動注入密封劑式軸承。為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。閥桿防脫功能是因為閥桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。

    超達集團將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。氣動浮動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。氣動浮動球閥如今已經替代了很多傳統的手動浮動球閥，不僅節省了大量的人力物力，而且可同時對多臺多項目進行控制。氣動浮動球閥相對簡單、維修方便、相對安全性高。

氣動浮動球閥產品特點

    超達研制生產的氣動浮動球閥具有以下特點：

    流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 適用范圍廣，通徑從小到幾毫米，大到1米，從高真空至高壓力都可應用。閥桿采用V型填料密封結構，V形填料能將填料壓蓋的壓緊力及介質力有效地轉化成閥桿的密封力。

氣動浮動球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氣動浮動球閥零件部件材料

氣動浮動球閥尺寸規格
