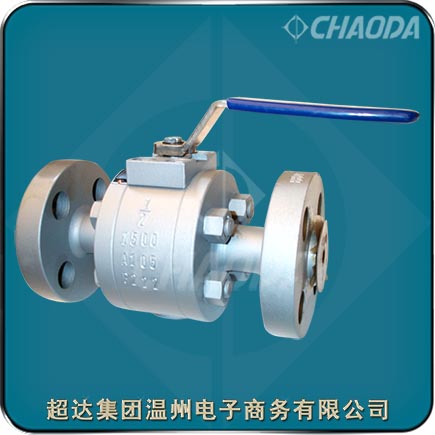

Class1500法蘭連接浮動球閥

    超達集團專業研制生產Class1500高壓浮動式球閥等閥門產品，超達生產的Class1500高壓浮動式球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    Class1500高壓浮動式球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。浮動式球閥采用雙斜面彈性密封閥座或V型槽彈性密封閥座結構設計，在浮動球閥閥座支承面內側有精確加工一道防火密封唇，保證浮動球閥在火災發生時無外漏。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：QA41F、QA641F、QA941F
口徑：NPS1/2～NPS2、DN15～DN50
壓力：Class1500、PN260
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

Class1500高壓浮動球閥產品簡介

    Class1500高壓浮動式球閥適用于Class1500、PN260的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的Class1500高壓浮動式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。Class1500高壓浮動式球閥的驅動方式為手動、蝸輪傳動、氣動或電動。Class1500高壓浮動式球閥一般采用法蘭連接，也可采用對焊連接。

    Class1500高壓浮動式球閥的球體是浮動的，浮動球閥球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球閥的結構簡單，密封性好，浮動球閥分單向密封球閥和雙向密封球閥兩種，浮動球閥單向密封有方向性，如果安裝反了不能保證全壓差狀態下的密封，雙向密封球閥則沒有方向性。

Class1500高壓浮動式球閥產品特點

    Class1500高壓浮動式球閥采用全通徑或縮徑設計，流通阻力小。高壓浮動球閥采用雙斜面彈性密封閥座或V型槽彈性密封閥座結構設計，保證密封面的可靠性。Class1500高壓浮動式球閥有開關位置指示和鎖定裝置設計，手柄指向管線方向閥門為開啟，手柄垂直管線方向閥門為關閉。同時為了防止開關的錯誤操作，采用閥桿位置設置鎖定孔，確保閥門處于正確的位置。閥桿采用內倒裝，由密封環密封，推力墊結構防止閥桿因管道內壓力而飛出和防止介質外漏，減少事故損失，同時聚四氟乙烯或增強石墨材料減小閥門的啟閉扭矩，使操作更為省力。

    閥座的可靠密封

    Class1500高壓浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，Class1500高壓浮動式球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，隨著Class1500高壓浮動式球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

    在Class1500高壓浮動式球閥的使用現場發生火災時，當Class1500高壓浮動式球閥中聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達浮動球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的Class1500高壓浮動式球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

Class1500高壓浮動式球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

Class1500高壓浮動式球閥零件部件材料

Class1500高壓浮動式球閥結構尺寸重量
