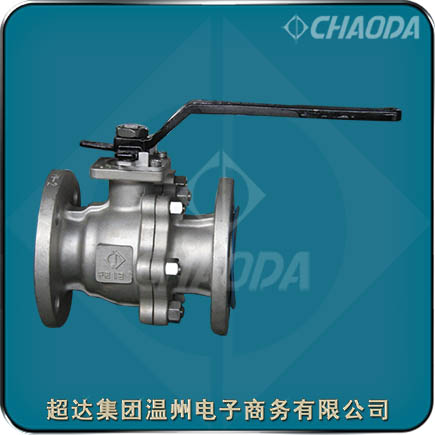

全通徑浮動球閥

    超達集團專業研制生產全通徑浮動球閥等閥門產品，超達生產的全通徑浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點，另外球閥還有防火結構設計、防靜電結構、防止誤操作結構、驅動裝置安裝平臺等機構。全通徑球閥球體內側大小與外側孔徑大小一致，整體呈平形狀態，流體與管道平行，而縮徑則是外孔大于內孔，三、四通的介質流向不一致。

    超達集團將傳統的全通徑浮動球閥填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，全通徑浮動球閥填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了全通徑浮動球閥閥桿與填料壓套的擦傷與磨損，并減小了全通徑浮動球閥的操作力矩。

型號：Q41F、Q341F、Q641F、Q941F等
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN260
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

全通徑浮動球閥產品簡介

    全通徑浮動球閥適用于Class150～Class1500、PN16～PN260的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的全通徑浮動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。全通徑浮動球閥的驅動方式為手動、蝸輪傳動、氣動或電動。全通徑浮動球閥一般采用法蘭連接，也可采用對焊連接。

    大多數閥門是設計成通過使閉合元件的流動通道或面積小于管線內徑，而將其流量限制到某個范圍。某些球閥可設計成其內部流動通道有足夠尺寸使物流通過而無明顯的限制，這種球閥叫做全通徑球閥，因為其內部流道等于入口的全面積，全通徑球閥主要用于開關和斷路工況。

全通徑浮動球閥產品特點

    超達研制生產的全通徑浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    閥座的可靠密封

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，隨著浮動球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

全通徑浮動球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

全通徑浮動球閥零件部件材料

全通徑浮動球閥結構外形尺寸
