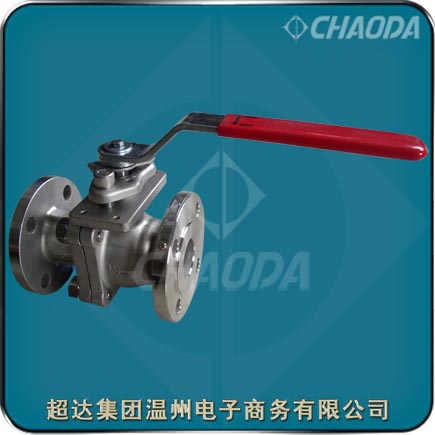

浮動式球閥

    浮動式球閥的球體是浮動的，在介質壓力作用下，球體能沿球心軸線產生一定的位移并緊壓在出口端的閥座密封圈上，保證出口端密封，而進口端無法密封，這種浮動球閥屬單面強制密封形式。浮動式球閥由閥體、閥座、閥桿和驅動裝置等組成，球體為浮動結構。浮動式球閥利用球體繞閥桿的軸線旋轉 90°實現閥門的開啟和關閉。浮動式球閥的作用是由金屬球體在介質的作用下，與彈性閥座之間相互壓緊來完成。浮動式球閥閥座密封圈在一定的接觸壓力作用下，局部發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證浮動式球閥的密封性能。

    浮動式球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于浮動式球閥的密封材料較軟，但又要達到一定的密封比壓，勢必增加浮動式球閥啟閉扭矩，為了盡量改善此種情況，業內普遍采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動浮動式球閥的球體，幫助密封。

型號：Q41F、Q341F、Q641F、Q941F等
口徑：NPS1/2～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN260
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

浮動式球閥產品簡介

    浮動式球閥適用于Class150～Class1500、PN16～PN260的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的浮動式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。浮動式球閥的驅動方式為手動、蝸輪傳動、氣動或電動。浮動式球閥一般采用法蘭連接，也可采用對焊連接。在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

    浮動式球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩，為了盡量改善此種情況，超達集團采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動球體，幫助密封。浮動球閥具有全通徑浮動球閥和縮徑浮動球閥兩種結構形式的閥門。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30% 左右，有利于減輕管道負荷，降低成本。

    當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保可靠密封。介質壓力較大時，密封圈與球體接觸面積增大。故密封圈能承受較大的介質推力而不會損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座可靠密封，而預緊力長期使用后又會衰減，故對于低壓、超低壓或真空工況用球閥，采用彈簧加載的閥座密封結構，能確保球閥長期可靠的密封。超達集團將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

浮動式球閥產品特點

    超達研制生產的浮動式球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    驅動裝置安裝平臺的設置

    超達公司的浮動球閥均設置了安裝驅動裝置的支架平臺，通過驅動裝置支架，可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。

    浮動式球閥閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

    將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

浮動式球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

浮動式球閥零件部件材料

浮動式球閥結構外形尺寸
