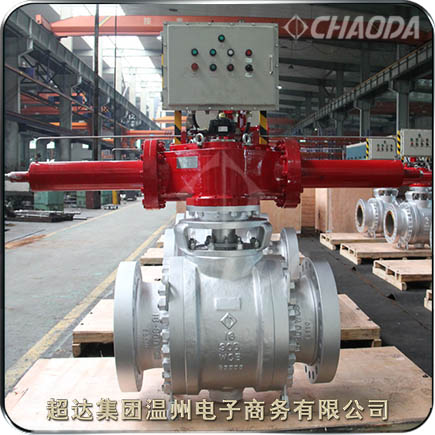

氣液聯動硬密封球閥

    氣液聯動硬密封球閥一般作為天然氣干線閥門緊急關斷，可以無需外部供電，開關時間迅速，對于場站等進出站閥門能夠失電ESD動作，保護場站安全。球閥目前作為一種主要的閥門種類，在各個行業得到了廣泛的應用，如石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。

型號：QT641Y 、QT647Y
口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150～Class1500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌、高新技術產品、國家專利產品

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

氣液聯動硬密封球閥產品簡介

    氣液聯動硬密封球閥適用于Class150～Class1500、PN16～PN160的各種管路上，氣液聯動球閥具有手動、自動、氣動和遙控等四種操作模式，可以根據實際運行工況自行選擇操作模式，以提高閥門的安全可靠性。氣液聯動執行機構的動力源直接取自主管線的高壓天然氣，天然氣經過濾之后，無需任何減壓，通過高壓梭閥和單冋閥直接進入儲氣罐儲存。采用集成模塊、大流量、高壓設計技術，使較少的控制元件承受高壓，延長密封件的壽命、減少配管、減少系統泄漏點，從而提高設備的整體安全性。

    手動方式，只需要更換不同擋位，壓動手泵手柄，便可實現開關操作；

    氣動方式，按“左開右關”方向拉動操作手柄，便可完成開關操作；

    若用筆記本計算機設定參數并啟動自動功能，則可以實現閥門的自動控制。

    如果閥門安裝了遠傳遙控裝置(RTu)，則可以通過信號遠傳來實現閥門的遙控。

氣液聯動硬密封球閥產品特點

    球閥用于流量調節時，處在較小的開度，由于壓差大、流速高，介質流道的改變將使介質直接對球閥零部件的沖刷。從而導致球閥的球體、閥座及閥體的內通道被介質直接沖刷和磨損，甚至在較短的時間內閥門被沖刷損壞。超達研制生產的氣液聯動硬密封球閥屬于煤化工閥門的一種，具有更高的可靠性、控制精度與響應特性，可廣泛用于高自動化程度的企業中，用于遠距離遙控輸送的各種管道上。廣泛應用于長輸天然氣管道，具有傳動穩定、容易控制、不需要電源等優點。氣液聯動硬密封球閥的執行機構有電動、氣動、電液聯動和氣液聯動等類型，同時配有手動機構，以作備用。

氣液聯動硬密封球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氣液聯動硬密封球閥零件部件材料

氣液聯動硬密封球閥結構外形尺寸
