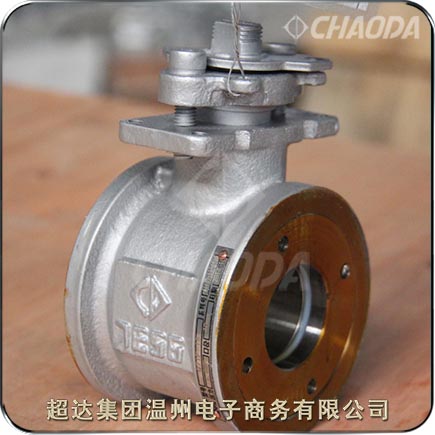

JIS10K鋼制對夾球閥

    超達集團專業研制生產JIS10K對夾連接球閥等閥門產品，超達生產的JIS10K對夾連接球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。JIS10K對夾連接球閥閥體采用整體式結構。通過加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，JIS10K對夾連接球閥壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

型號：Q71F
口徑：NPS?～NPS6、DN15～DN150
壓力：JIS10K
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

JIS10K對夾連接球閥產品簡介

    JIS10K對夾連接球閥適用于DN15～DN150、JIS10K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的JIS10K對夾連接球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。JIS10K對夾連接球閥的驅動方式為手動、蝸輪傳動、氣動或電動。JIS10K對夾連接球閥采用對夾連接。日標小口徑對夾連接球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。對夾連接球閥安裝于管道的直徑方向。在閥體圓柱形通道內，圓盤形閥板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。此閥一般水平安裝。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

JIS10K對夾連接球閥特點

    JIS對夾連接球閥閥桿采用防吹出結構設計，保證閥桿不會被介質吹出。對夾連接球閥閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大。對夾連接球閥設置了安裝驅動裝置的支架平臺，通過驅動裝置支架，可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。對夾式球閥可根據用戶需求，采用碟形彈簧加載的填料壓緊機構。

JIS10K對夾連接球閥產品標準

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：JIS B2238
 試驗檢驗標準：API 598、ISO 5208

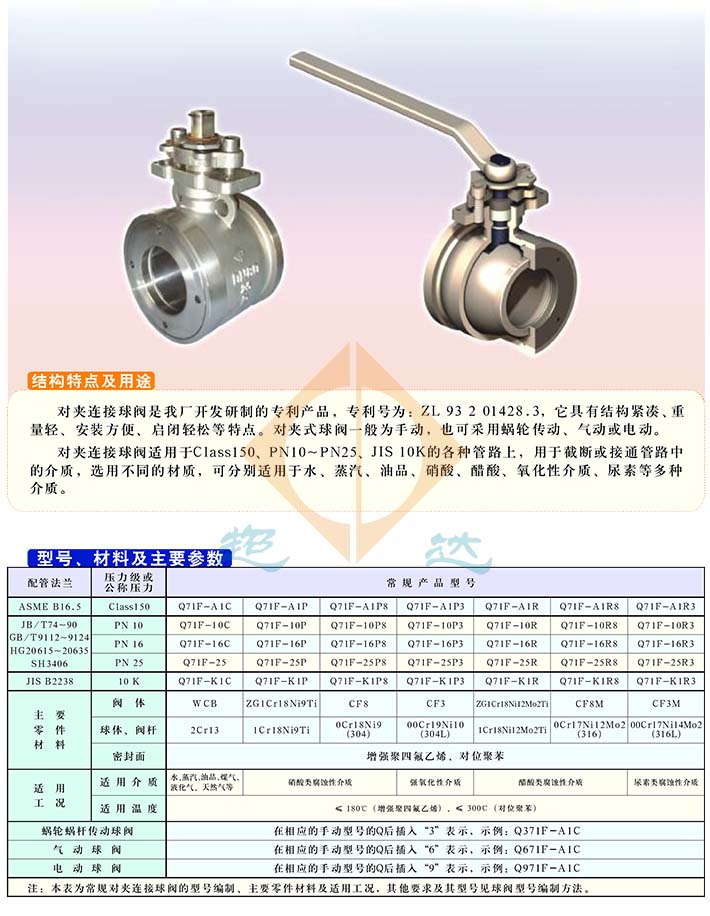

JIS10K對夾連接球閥零部件材料

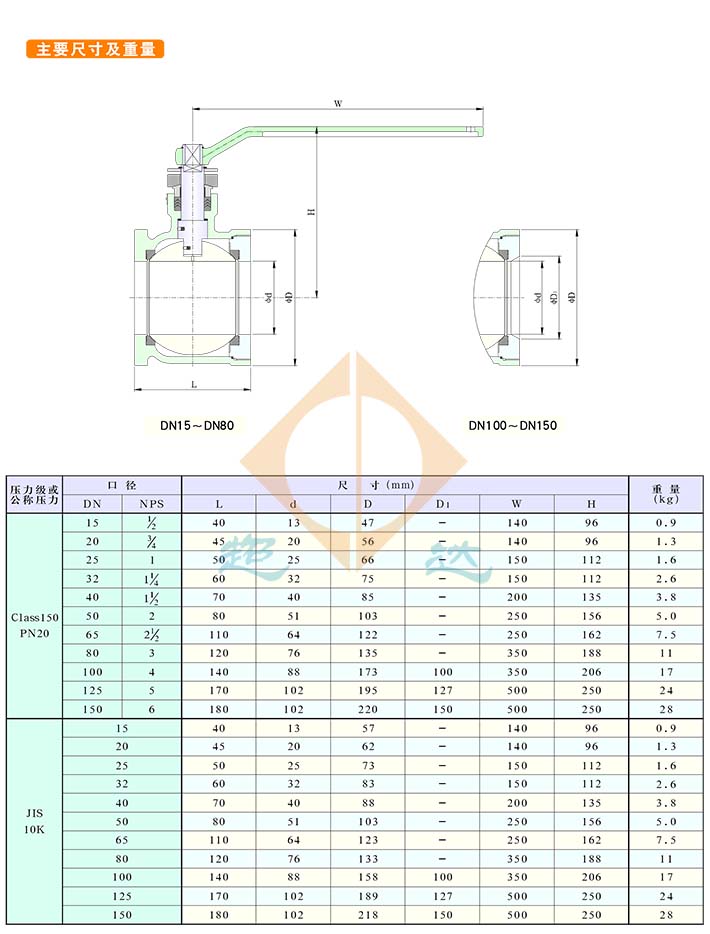

JIS10K對夾連接球閥結構外形尺寸
