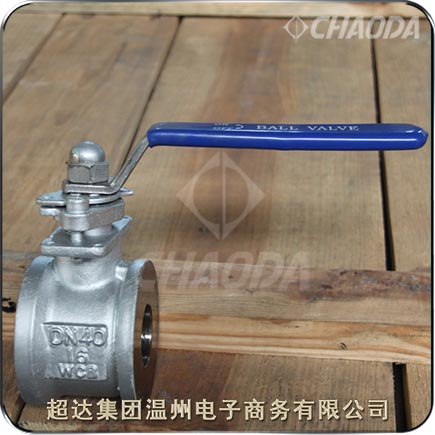

對夾連接小口徑球閥

    超達集團專業研制生產小口徑對夾式球閥等閥門產品，超達生產的小口徑對夾式球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。小口徑對夾式球閥閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，小口徑對夾式球閥壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱"超達集團"）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q71F
口徑：NPS?～NPS6、DN15～DN150
壓力：JIS10K
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

小口徑對夾式球閥產品簡介

    小口徑對夾式球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。小口徑對夾式球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。小口徑對夾式球閥的驅動方式為手動、蝸輪傳動、氣動或電動。小口徑對夾式球閥采用對夾連接。對夾連接球閥安裝于管道的直徑方向。在閥體圓柱形通道內，圓盤形閥板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。

    小口徑對夾式手動球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。鑄鋼小口徑對夾連接球閥的閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使用軟密封閥座與球芯保持良好的接觸和密封。同時，小口徑對夾式球閥壓環內墊也實現良好的密封，使小口徑對夾式球閥工作的泄漏為零。小口徑對夾式球閥采用整體式結構的閥體，對夾式球閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。體積小、重量輕、安裝空間不受限制。

小口徑對夾式球閥產品特點

    超達研制生產的小口徑對夾式球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。

    1.體積小、重量輕、操作輕巧、便于安裝。

    2.可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

    3.更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

小口徑對夾式球閥應用標準

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：JIS B2238
 試驗檢驗標準：API 598、ISO 5208

小口徑對夾式球閥零件部件材料

小口徑對夾式球閥結構外形尺寸
