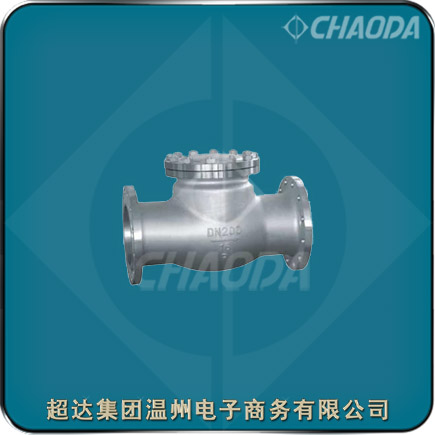

H76對夾旋啟止回閥

    對夾旋啟止回閥由閥體、閥瓣、閥軸及彈簧等零件組成，采用對夾連接。由于對夾旋啟止回閥閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。旋啟式止回閥銷軸軸線的水平投影垂直于閥體過水孔軸線并與密封面傾斜一個夾角。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱"超達集團"）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：H76
口徑：NPS1?～NPS8、DN40～DN2100
壓力：Class150～Class2500、PN10～PN250
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：無(自動)
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

H76對夾旋啟止回閥產品簡介

    H76對夾旋啟止回閥簡單的理解就是被對夾在兩片法蘭之間的止回閥。H76對夾旋啟止回閥沒有螺栓孔，通過擰緊螺栓緊固法蘭達到固定止回閥的目的。一般情況下，選用H76對夾旋啟止回閥的比較多，因?yàn)?.對夾式便宜，法蘭的比較貴2.對夾式一般用于低壓，法蘭式可用于高中低壓3.對夾式一般安裝在兩法蘭之間，用作截?cái)嗷蛘哒{(diào)節，法蘭式可以用作管道終端。

    止回閥主體的材質同其他閥種一樣根據管道和設備而定也就是根據介質的腐蝕性溫度而確定。閥門設計人員應根據閥門主體材料選定相應的內件材料和密封面材料內件材料的耐蝕耐高溫性能應不低于主體材料。

    鋼制旋啟式止回閥的密封結構一般采用金屬對金屬的硬密封結構在水行業里常用的是以球墨鑄鐵為主體的閥門其密封結構一般用金屬對橡膠的軟密封結構。鋼制金屬密封旋啟式止回閥閥瓣尾部外圓與搖桿下孔采用球面與孔的結合，以防止因閥體銷軸孔與閥座密封面不平行而造成無法密封到位。為保證閥瓣后緊固螺母不脫落一般配一個小孔用不銹鋼絲穿過固定住此螺母與閥瓣的連接。也可以用開口銷但材質必須是不銹鋼?？趶捷^大的鋼制旋啟式止回閥閥瓣尾部不用螺母結構改用外螺紋塞形的閥瓣蓋也需要用緊定螺柱緊固。鋼制金屬密封旋啟式止回閥閥體是不鋼的閥座密封面直接在閥體上加工出來如鑄件有缺陷可用同種材料補焊。如碳鋼或合金鋼的閥體密封面則要根據要求堆焊不銹鋼或硬質合金材料。

H76對夾旋啟止回閥產品特點

    超達研制生產的H76對夾旋啟止回閥行程短、且有彈簧輔助關閉、關閥速度快；H76型的水錘壓力只有H44型的1/2—1/5；結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價；H76型的結構長度只有H44型的1/4～1/10，H76型的重量只有H44型的l/4～1/10；H76對夾旋啟止回閥的結構長度只有H44型的1/4～1/10，H76對夾旋啟止回閥的重量只有H44型的l/4～1/10；H76對夾旋啟止回閥可水平安裝或垂直安裝，重量輕．不必為對夾旋啟式止回閥設置支座。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

H76對夾旋啟止回閥標準規范

 設計制造標準：API 594、JB/T 8937
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

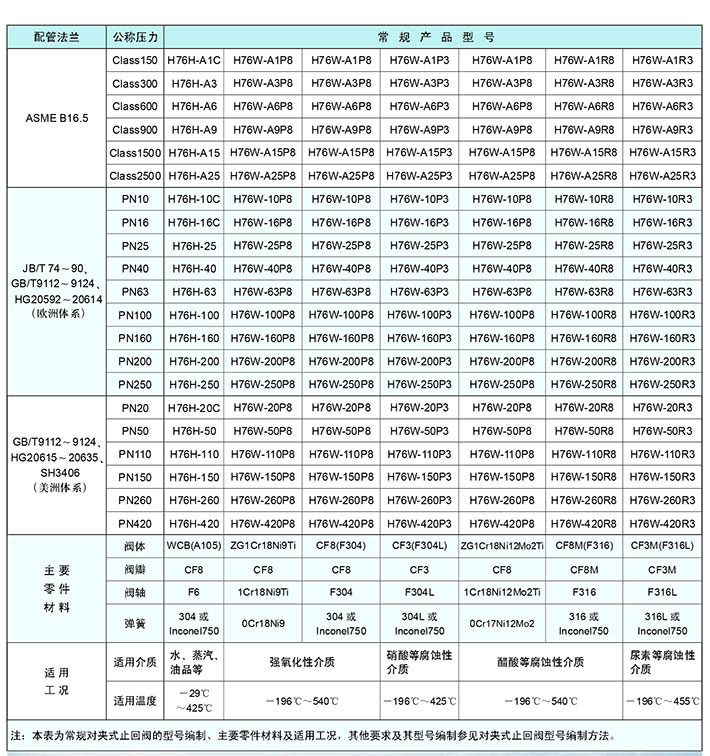

H76對夾旋啟止回閥零件部件材料

H76對夾旋啟止回閥結構外形尺寸
