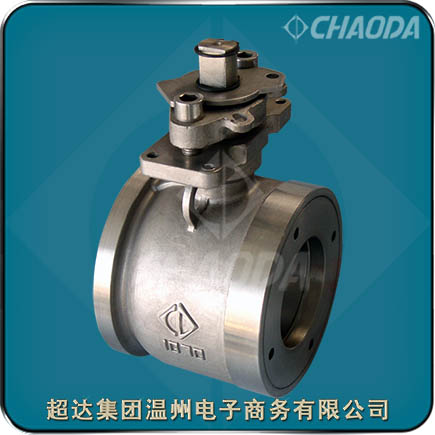

對夾式保溫球閥

    除兩片式保溫球閥外，對夾式保溫球閥，閥體全部采用整體式夾套設計，夾套與閥體之間構成保溫通道，通道內注入蒸汽或其他保溫介質，確保閥內介質能夠正常工作的閥門。對夾式保溫夾套球閥的通徑與管徑一致，同時又能有效地降低管路中介質熱量損失，以輸送常溫下會凝固的高粘度介質。對夾式夾套球閥似于墊片一樣被對夾在兩片法蘭之間，沒有螺栓孔，一般選擇對夾式保溫球閥的比較多，對夾式保溫球閥便宜，安裝所需空間小。

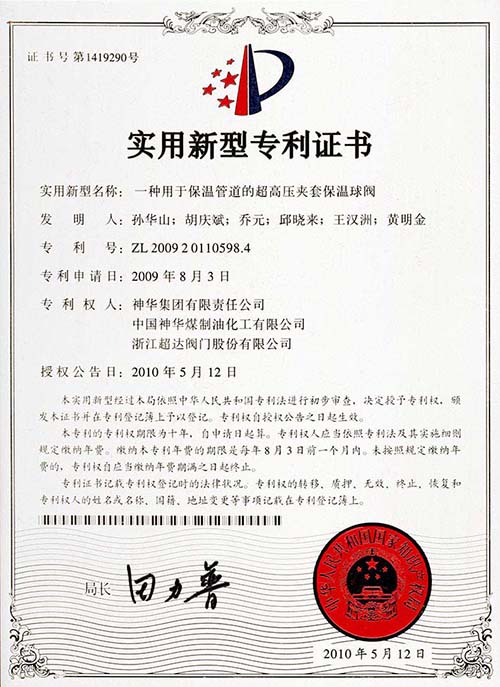

    由孫華山、胡慶斌、喬元王漢洲、黃明金、邱曉來共同發明的-一種用于保溫管道的超高壓夾套保溫球閥（ZL200920110598.4）由中華人民共和國國家知識產權局依照中華人民共和國專利法進行審定，授予神華集團有限責任公司、中國神華煤制油化工、浙江超達閥門股份有限公司實用新型專利證書，證書號ZL200920110598.4。

型號：BQ71F、BQ371F、BQ671F、BQ971F
口徑：NPS?～NPS8、DN15～DN200
壓力：Class150、PN10～PN25
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

對夾式保溫球閥產品簡介

    對夾式保溫球閥適用于Class150、PN10～PN25的各種管路上，用于截斷或接通管路中的介質。保溫球閥能保溫和防止介質結晶。對夾式保溫球閥的驅動方式為手動、蝸輪傳動、氣動或電動。保溫球閥常見的型號有：BQ41F、BQ445F、BQ71F、BQ671F、BQ971F。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式。

    對夾式保溫球閥設置了帶鎖孔的90°開關定位片，根據需要可以加鎖，防止誤操作。對夾式保溫球閥閥桿頭部安裝手柄的部位采用扁形設計，當閥門開啟時，手柄與管道平行，當對夾式保溫球閥關閉時，手柄與管道垂直，能夠確保對夾式保溫球閥的開關指示不會發生錯誤。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

對夾式保溫球閥產品特點

    超達研制生產的對夾式保溫球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    對夾式保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，對夾式保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。操作方便，開閉迅速，從全開到全關只要旋轉90°。維修方便，在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

對夾式保溫球閥標準

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

對夾式保溫球閥零件部件材料

對夾式保溫球閥結構外形尺寸
