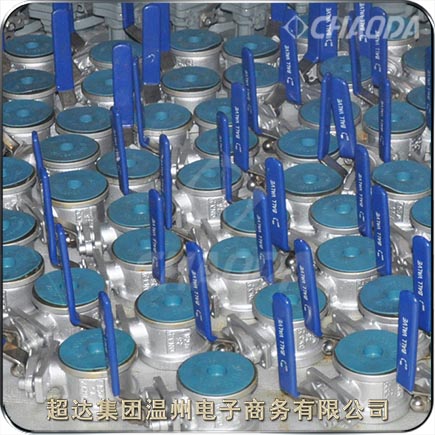

對夾薄型球閥

    對夾薄型球閥是超達集團開發研制的專利產品，對夾球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。對夾式球閥一般為手動，也可采用蝸輪傳動、氣動或電動。對夾薄型球閥適用于Class150、PN10～PN25、JIS 10K的各種管路上。對夾球閥本身沒有法蘭，管道上對夾球閥左右兩邊各一個法蘭，安裝對夾球閥的時候，把對夾球閥夾在管道兩片法蘭之間，然后用螺栓把管道左右的法蘭夾緊，這就是對夾球閥安裝步驟。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱"超達集團"）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q71F、Q371F、Q671F、Q971F
口徑：NPS1/2～NPS6、DN15～DN150
壓力：Class150、PN10～PN25
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

對夾薄型球閥產品簡介

    根據對夾薄型球閥的標準型號，選擇配對的法蘭、墊片的規格型號。對夾球閥螺絲的長度按設計要求確定是雙頭螺柱或單頭螺栓，然后按設計的對夾球閥、法蘭及墊片，查找標準相應的厚度。單頭螺栓長度=法蘭厚度*2+閥門長度+螺帽厚度+墊片厚度+5mm。雙頭螺柱長度=法蘭厚度*2+閥門長度+螺帽厚度*2+墊片厚度+10mm。超達集團的對夾薄型球閥可用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。對夾薄型球閥的驅動方式為手動、蝸輪傳動、氣動或電動。

    超達生產的對夾薄型球閥，在閥桿頭部安裝手柄的部位采用扁形設計，并有帶鎖孔的90°開關定位片。當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直。可用加鎖裝置在開關鎖孔定位，確保不會發生開關錯誤。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有"超達"牌閥門產品。"超達"牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

對夾薄型球閥產品特點

    超達研制生產的對夾薄型球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。

①對夾球閥具有偏心的獨特設計，使對夾球閥密封面之間無摩擦傳動。

②對夾球閥由扭矩產生彈性密封。

③對夾球閥楔形設計使對夾球閥有自動密封功能，密封性能更好。

④體積小、重量輕、操作輕巧、便于安裝。

對夾薄型球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

對夾薄型球閥零件材料

對夾薄型球閥結構尺寸
