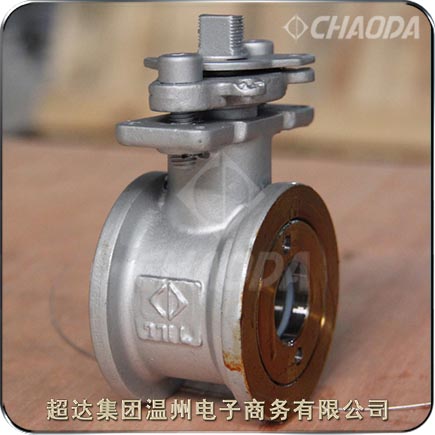

輕巧型球閥

    超達集團專業研制生產輕巧型球閥等閥門產品，超達生產的輕巧型球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。輕巧型球閥閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，輕巧型球閥壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

型號：Q71F
口徑：NPS?～NPS6、DN15～DN150
壓力：JIS10K
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

輕巧型球閥產品簡介

    輕巧型球閥適用于DN15～DN150、JIS10K的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的輕巧型球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。輕巧型球閥的驅動方式為手動、蝸輪傳動、氣動或電動。輕巧型球閥采用對夾連接。對夾球閥處于完全開啟位置時，通過對夾球閥所產生的壓力降很小，因此對夾球閥具有較好的流量控制特性。

    輕巧型對夾式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。輕巧型球閥安裝于管道的直徑方向。在閥體圓柱形通道內，圓盤形閥板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。

輕巧型球閥產品特點

    超達研制生產的輕巧型球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。

    1.體積小、重量輕、操作輕巧、便于安裝。

    2.可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

    3.更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

輕巧型球閥產品標準

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：JIS B2238
 試驗檢驗標準：API 598、ISO 5208

輕巧型球閥主要參數

輕巧型球閥結構尺寸
