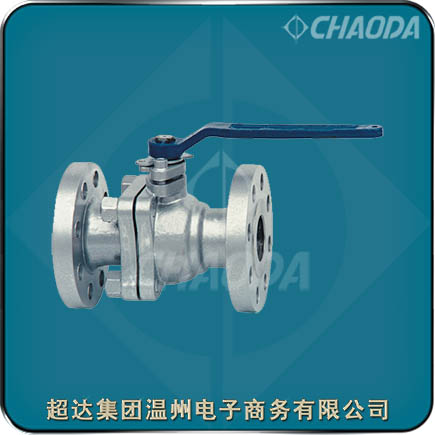

PN40浮動式球閥

    超達集團專業研制生產PN40浮動式球閥等閥門產品，超達生產的PN40浮動式球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。QA41F浮動球閥在各種閥門中，流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。浮動球閥的結構簡單，密封性好，浮動球閥的球體是浮動的，在介質壓力作用下，球閥能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

    PN40浮動式球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制。PN40浮動式球閥的應用很廣泛，可以選用不同的材質(如WCB、304、304L、316、316L、321等），浮動球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30% 左右，有利于減輕管道負荷，降低成本。

型號：QA41F、QA341F、QA641F、QA941Y
口徑：NPS～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

PN40浮動式球閥產品簡介

    PN40浮動式球閥適用于Class150、PN20的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的PN40浮動式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。PN40浮動式球閥的驅動方式為手動、蝸輪傳動、氣動或電動。PN40浮動式球閥一般采用法蘭連接，也可采用對焊連接。PN40浮動式球閥使用彈性密封圈結構，介質壓力較小時，PN40浮動式球閥密封圈與球體的接觸面積較小。介質壓力較大時，PN40浮動式球閥密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

    通常，在雙位調節、密封性能?chē)?yán)格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4 轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用PN40浮動式球閥。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

PN40浮動式球閥產品特點

    超達研制生產的PN40浮動式球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    閥座的可靠密封

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，隨著浮動球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

    在閥門的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的PN40浮動式球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

PN40浮動式球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

PN40浮動式球閥零件部件材料

PN40浮動式球閥結構外形尺寸
