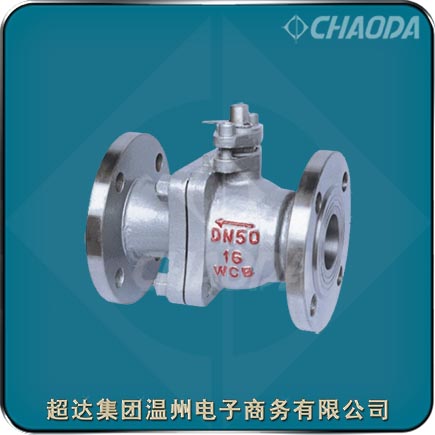

浮動控制球閥

    浮動控制球閥適用于Class150～Class1500、PN16～PN100、JIS10K～JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。浮動控制球閥一般采用法蘭連接，也可采用對焊連接。

    超達集團專業研制生產浮動控制球閥等閥門產品，超達生產的浮動控制球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺。浮動控制球閥型號有：QA41F、QA41Y、QA341F、QA641F、QA941F等。球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制，V型球閥能夠進行比較準確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。

型號：CD-QA41F、CD-QA341F、CD-QA641F、CD-QA941F
口徑：NPS1/2～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

浮動控制球閥產品簡介

    超達集團將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

    法蘭式浮動控制球閥可以設有防靜電結構。采用彈簧－柱塞式靜電引出裝置，使浮動控制球閥球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將球閥球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地。

    與其它閥類相比，浮動控制球閥具有如下的一些優點：1、流體阻力小，球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

浮動控制球閥產品特點

    超達研制生產的浮動控制球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    閥座的可靠密封

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動控制球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊狻．?dāng)介質壓力較大時，隨著浮動控制球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

    在浮動控制球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的浮動控制球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

     閥桿的可靠密封
    超達浮動控制球閥的閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

    閥桿采用V型填料密封結構，V形填料能將填料壓蓋的壓緊力及介質力有效地轉化成閥桿的密封力。

    將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

    根據用戶的需要，可以采用碟形彈簧加載的填料壓緊機構，使閥桿填料的密封更加可靠。

    防靜電結構

    根據用戶要求，球閥可以設有防靜電結構。采用彈簧-鋼球(或柱塞)靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32 的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    防止誤操作

    設置了帶鎖孔的90°開關定位片，根據需要可以加鎖，防止誤操作。閥桿頭部安裝手柄的部位采用扁形設計，當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直，能夠確保閥門的開關指示不會發生錯誤。

    驅動裝置安裝平臺的設置

    超達公司的浮動控制球閥均設置了安裝驅動裝置的支架平臺,通過驅動裝置支架,可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。

浮動控制球閥規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

浮動控制球閥零件部件材料

浮動控制球閥結構外形尺寸
