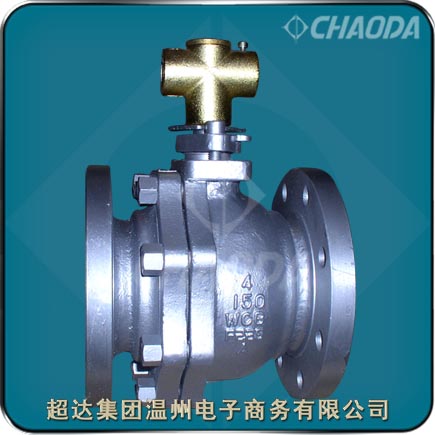

浮動球閥

    超達集團專業研制生產浮動球閥等閥門產品，浮動球閥的性能主要取決于密封性及動作靈活性， 裝配質量直接影響球閥的性能。 浮動球閥的球體處于浮動狀態， 在介質作用下， 球體產生一定位移而緊壓在出口腔閥座上， 保證密封可靠。 浮動球閥型號有：QA41F、QA41Y、QA341F、QA641F、QA941F等。浮動球閥總扭矩由球體與閥座的摩擦力矩、 填料與閥桿的摩擦力矩、 閥桿臺肩與止推墊的摩擦力矩三部分組成。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），生產Class150～Class1500、PN16～PN100、JIS10K～JIS20K的各種管路上的浮動球閥，可生產手動浮動球閥，蝸輪蝸桿傳動球閥，氣動球閥，電動球閥?？筛鶕?jù)需求選擇法蘭連接或者對焊連接。

型號：QA41F、QA341F、QA641F、QA941F
口徑：NPS1/2～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN260
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

浮動球閥產品簡介

    浮動球閥一般采用法蘭連接，也可采用對焊連接。浮動球閥的球體只有上閥桿，球體可以發生輕微的位移。超達集團將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。浮動球閥可以設有防靜電結構。采用彈簧－柱塞式靜電引出裝置，使浮動球閥球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將球閥球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地。

    生產實際中， 加工誤差導致的零件不一致性會造成球閥裝配扭矩達不到理想的控制值。設計中合理地確定運動副、 密封副的尺寸公差和形位公差參數， 加工過程中有效控制零件的加工誤差， 是控制球閥扭矩的重要環節。對于不能滿足一次性裝配達到扭矩控制值要求的球閥， 需要進行調整。

    與其它閥類相比，球閥具有如下的一些優點：1、流體阻力小，球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

浮動球閥產品特點

    超達研制生產的浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

    閥座的可靠密封

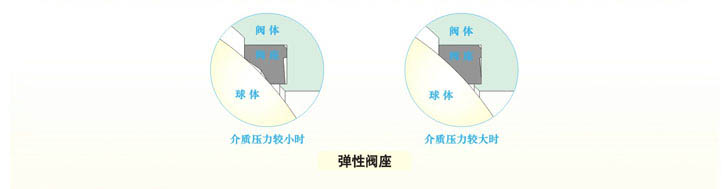

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊狻．?dāng)介質壓力較大時，隨著浮動球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

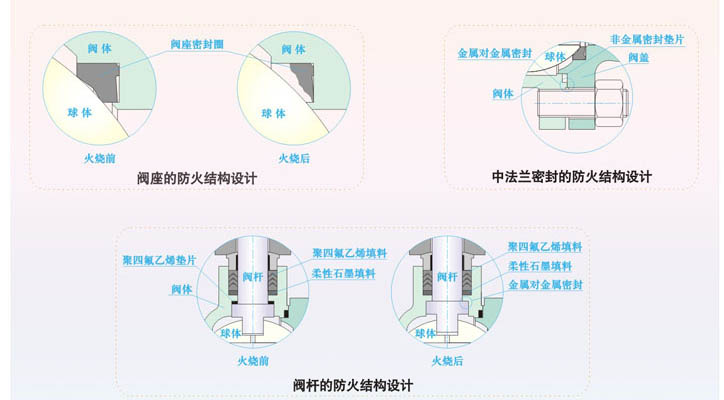

    在浮動球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的浮動球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

     閥桿的可靠密封

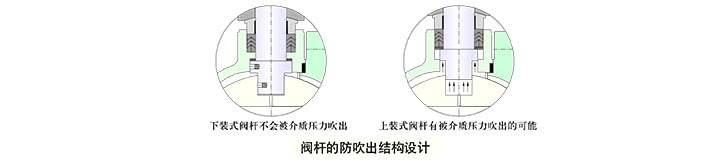

    超達浮動球閥的閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

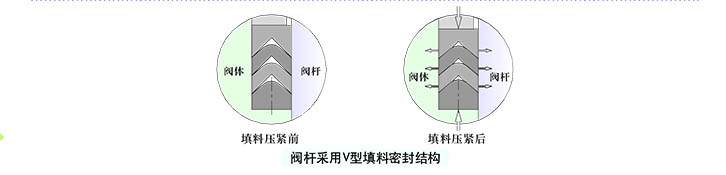

    閥桿采用V型填料密封結構，V形填料能將填料壓蓋的壓緊力及介質力有效地轉化成閥桿的密封力。

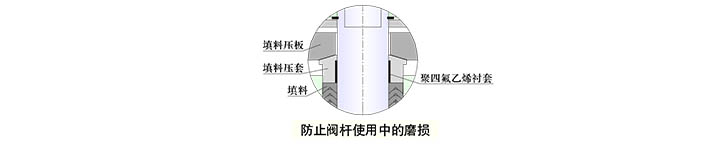

    將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

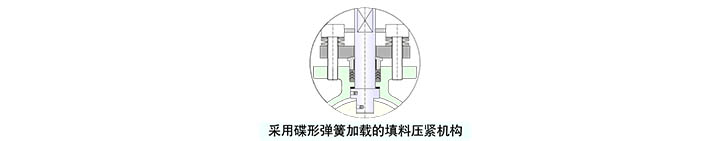

    根據用戶的需要，可以采用碟形彈簧加載的填料壓緊機構，使閥桿填料的密封更加可靠。

    防靜電結構

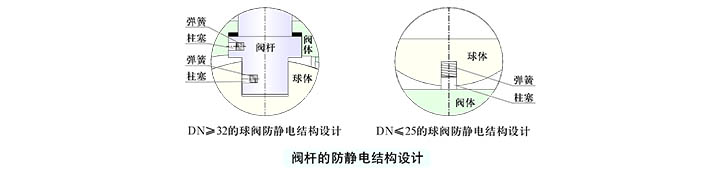

    根據用戶要求，球閥可以設有防靜電結構。采用彈簧-鋼球(或柱塞)靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32 的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    防止誤操作

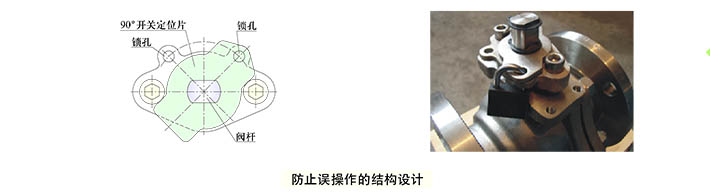

    設置了帶鎖孔的90°開關定位片，根據需要可以加鎖，防止誤操作。閥桿頭部安裝手柄的部位采用扁形設計，當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直，能夠確保閥門的開關指示不會發生錯誤。

    驅動裝置安裝平臺的設置

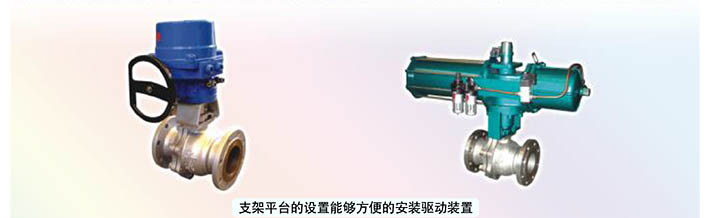

    超達公司的浮動球閥均設置了安裝驅動裝置的支架平臺,通過驅動裝置支架,可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。

浮動球閥規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

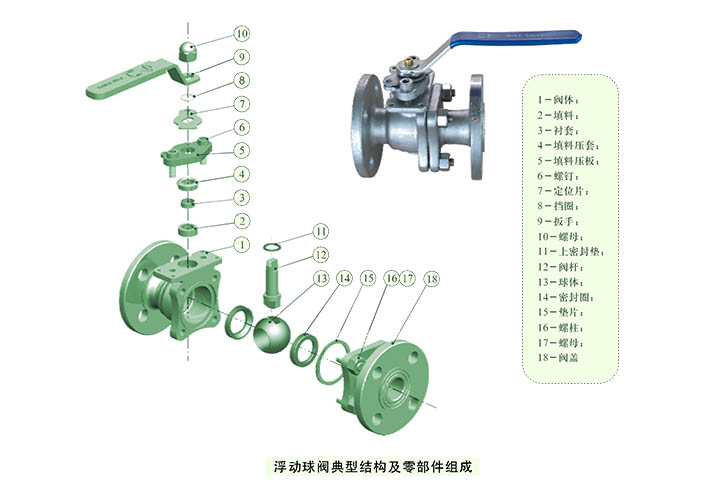

浮動球閥零件部件材料

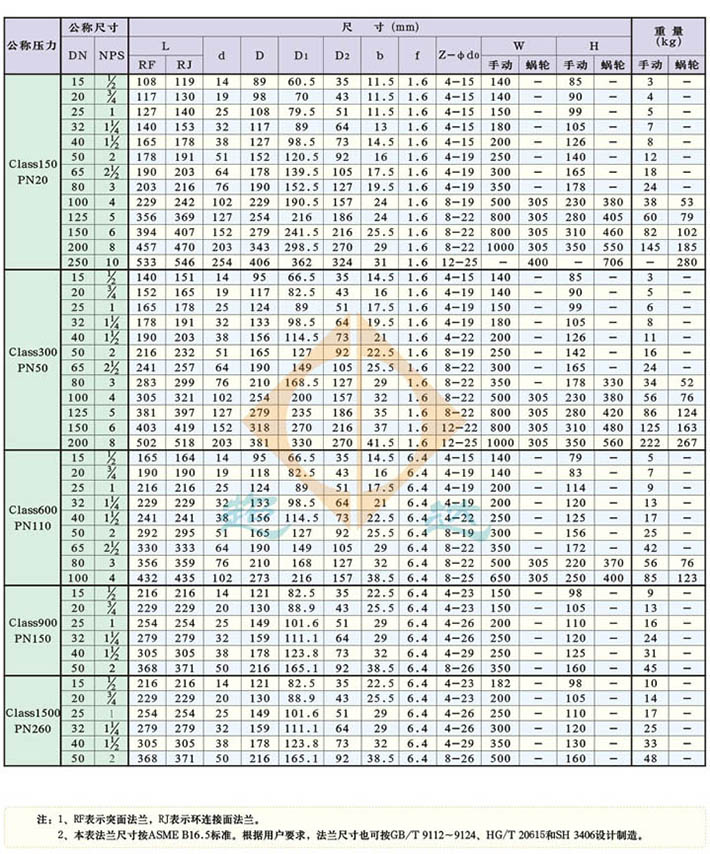

浮動球閥結構外形尺寸
