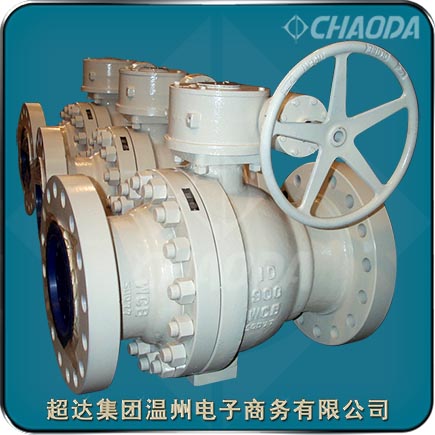

法蘭連接固定球閥

    超達集團專業研制生產法蘭連接固定球閥等閥門產品，超達生產的法蘭連接固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。法蘭連接固定球閥適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q347F、Q347Y、QA347F、QA347Y
口徑：NPS4～NPS48、DN100～DN1200
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

法蘭連接固定球閥產品簡介

    法蘭連接固定球閥適用于Class150～Class2500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的法蘭連接固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。法蘭連接固定球閥的驅動方式為手動、蝸輪傳動、氣動或電動。法蘭連接固定球閥一般采用法蘭連接。

    法蘭固定球閥工作原理：

    1、法蘭連接固定球閥開啟過程；在關閉位置，法蘭連接固定球閥球體受閥桿的機械施壓作用，緊壓在閥座上。當逆時針轉動固定球閥手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

    2、法蘭固定球閥關閉過程；關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°?？煲P(guān)閉時，球體已在與閥座無接觸的情況下旋轉了90°。手輪轉動的較后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

法蘭連接固定球閥產品特點

    超達研制生產的法蘭連接固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    法蘭連接固定球閥維修方便，結構簡單，密封圈一般都是活動的，拆卸更換都比較方便；法蘭連接固定球閥流體阻力小，其阻力系數與同長度的管段相等；結構簡單、體積小、重量輕；緊密可靠；法蘭連接固定球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

    雙阻斷及泄放功能

    超達固定球閥一般采用球前閥座密封結構。法蘭連接固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。 當法蘭連接固定球閥關閉時，即使固定球閥進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    防火結構設計

    在法蘭連接固定球閥的使用現場發生火災時，當聚四氟乙烯、橡膠等非金屬材料制作的閥座密封圈、閥桿的O型密封圈以及中法蘭O型密封圈在高溫下?lián)p壞后，超達硬密封固定球閥能夠借助于特別設計的金屬對金屬輔助密封結構或柔性石墨密封結構，有效地控制固定球閥的內漏和外漏。對于用戶有防火要求的固定球閥，超達公司的防火結構設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

法蘭連接固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法蘭連接固定球閥零件部件材料

法蘭連接固定球閥結構外形尺寸
