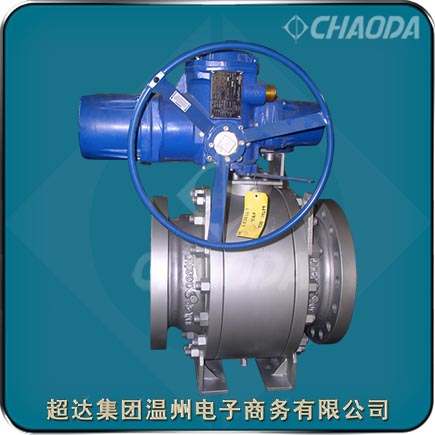

電動固定球閥

    Q947型電動高溫高壓固定球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控。電動鍛鋼固定球閥具有兩種結構形式，分別是全通徑和縮徑。電動鍛鋼固定球閥用于輸送粘性、易結渣介質管道上的鍛鋼球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。電動縮徑球閥用于輸送氣體或物理性能近似于水的介質的管道上，電動縮徑球閥因重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。

型號：Q947F、Q947Y、QA947F、QA947Y
口徑：NPS4～NPS48、DN100～DN1200
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：電動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

電動固定球閥產品簡介

    電動固定球閥適用于Class150～Class2500、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的電動固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。電動固定球閥的驅動方式為電動。電動固定球閥一般采用法蘭連接，也可采用對焊連接。

    兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。電動固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。

電動固定球閥產品特點

    超達研制生產的電動固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    閥門中腔的自動泄壓

    當滯留在電動固定球閥中腔的液體介質由于溫度升高而汽化，導致電動固定球閥中腔壓力異常升高時，不需通過安全閥，中腔內的介質能夠依靠其本身的作用力推動電動固定球閥閥座而自動泄壓，從而確保電動固定球閥的安全，這也對保證固定球閥在輸送液體介質時的安全性非常重要。

電動固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

電動固定球閥零部件材料

電動固定球閥結構外形尺寸
