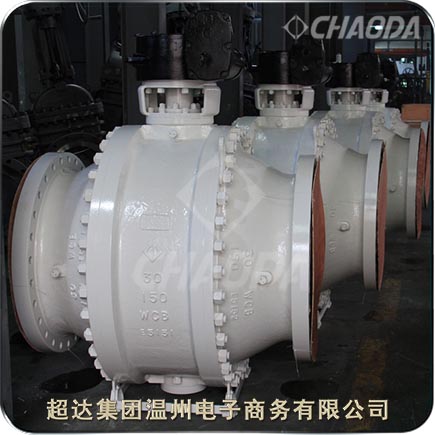

Class150固定球閥

    超達集團生產的Class150固定球閥的球體是用下閥桿固定的，受壓后不會產生移動，因此，在設計時兩密封圈必須有足夠的預緊力保證閥座和球體的密封，屬雙面強制密封。通常在與球連在一體的上、下閥桿上裝有推力或滑動軸承。針對高壓工況的需求，設計了大口徑固定式球閥。為便于裝配，閥體采用三段式結構。閥門上閥軸外增設定位軸套，使介質的推力由定位軸套承擔，而上閥軸只承受扭應力。上閥軸與定位軸套間無摩擦。上閥軸還設有防沖臺階，定位軸套可防止上閥軸因介質壓力過高而沖出。

    Class150固定球閥球體與定位軸套間設有滑動軸承，以減小摩擦力?；瑒?dòng)軸承以鋼板為基體，表面燒結鉛錫青銅合金，其厚度215mm，較高使用溫度可達280e。定位軸套與閥體間及上閥軸與定位軸套間均采用O形圈密封，球體與閥座密封圈之間的密封采用一般固定式球閥的密封結構，即閥前密封或是閥后密封。閥座材料根據介質壓力及材料的許用比壓選用尼龍或銅合金。

型號：QA347F、QA347F、QA647F、QA47Y等
口徑：NPS4～NPS48、DN100～DN1200
壓力：Class150、PN20
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
        高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

Class150固定球閥產品簡介

    Class150固定球閥適用于Class150、PN20的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的Class150固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。Class150固定球閥的驅動方式為手動、蝸輪傳動、氣動或電動。Class150固定球閥一般采用法蘭連接，也可采用對焊連接。

    Class150高溫固定球閥結構設計：操作省力：球體由上下軸套支撐，減少摩擦；密封性能可靠：密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損時，在彈簧作用下閥門繼續保持良好密封；自動泄壓功能：當閥門中腔介質，壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位；防火結構：密封面燒毀時，在彈簧力作用下，推動閥座與球體形成金屬密封；輔助密封設置系統（可選）：密封面受損后，通過輔助密封系統像密封面注相應的密封劑即可修復密封面。

    固定球閥開啟次數（使用壽命）和介質有關系，要是介質中含顆粒，閥門很容易壞，要是無雜質的介質，開閉次數多一點。固定球閥開閉次數視閥門密封面材料而定。同一口徑，同一種介質，球體和閥座面材料不同也會影響使用次數。

Class150固定球閥產品特點

    超達研制生產的Class150固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    Class150固定球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，Class150固定球閥通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

    雙阻斷及泄放功能

    超達Class150固定球閥一般采用球前閥座密封結構。Class150固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當Class150固定球閥關閉時，即使固定球閥進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
    2、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
    3、本身具有防火防靜電功能。
    4、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
    5、該結構球閥應按規定流向使用。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

Class150固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

Class150固定球閥零件部件材料

Class150固定球閥結構外形尺寸
