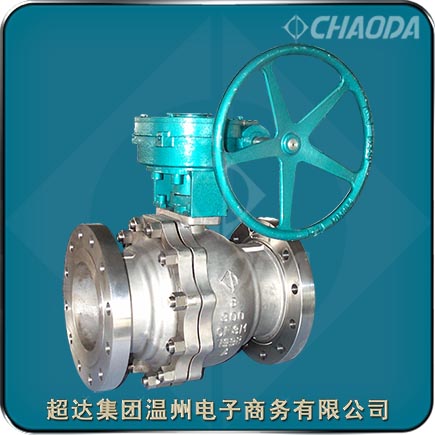

蝸輪浮動球閥

    超達集團專業研制生產蝸輪蝸桿傳動浮動球閥等閥門產品，球閥分為全通徑球閥、縮口徑球閥和三、四通球閥，全通徑球閥球體內側大小與外側孔徑大小一致，整體呈平形狀態，流體與管道平行，而縮徑則是外孔大于內孔，三、四通的介質流向不一致。蝸桿傳動浮動球閥也適用于輕型結構、低壓截止（壓差?。?、腐蝕性介質的管路系統中。在低溫（深冷）裝置和管路系統中也可選用球閥。蝸桿傳動浮動球閥一般是由一個鍛鋼或鑄鋼的閥體、由球體、用于定位密封座圈的兩個端蓋(密封座圈座)、兩個密封座圈、一個球體驅動桿、蝸輪蝸桿傳動機構以及其它附件組成。

型號：Q341F、QA341F
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：蝸輪蝸桿
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

蝸輪蝸桿傳動浮動球閥產品簡介

    蝸輪蝸桿傳動浮動球閥適用于Class150～Class1500、PN16～PN100的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的蝸輪蝸桿傳動浮動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝸輪蝸桿傳動浮動球閥有法蘭連接和焊接兩種連接形式，按閥端蓋和閥體的連接形式又可分為螺栓連接球閥和焊接球閥。

    浮動球閥在管路中主要用來做切斷、分配和改變介質的流動方向，浮動球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥較適宜做開關、切斷閥使用。蝸輪蝸桿傳動浮動式球閥的球體是可以浮動的，在天然氣壓力的作用下，球體將被緊緊壓到出口側的密封圈上，閥前閥座的密封不能保證。

蝸輪傳動碳鋼浮動球閥產品特點

    超達研制生產的蝸輪蝸桿傳動浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    蝸桿傳動浮動球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好。由于聚四氟乙烯、對位聚苯等高分子聚合材料材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩，可采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動球體幫助密封。采用彈簧加載的閥座密封結構，能確保低壓、超低壓或真空工況用球閥長期可靠的密封。

    超達生產的浮動球閥將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

蝸輪蝸桿傳動浮動球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

美標蝸輪浮動球閥零件材料

蝸輪蝸桿傳動浮動球閥結構外形尺寸
