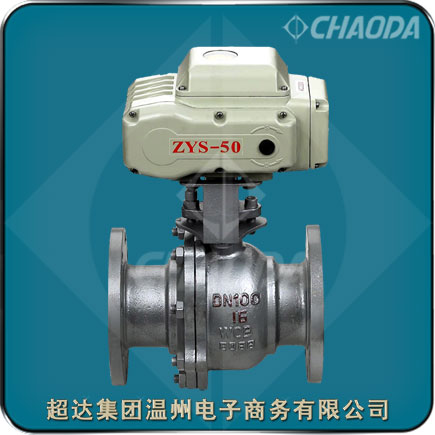

超達控制球閥

    Q47F固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。固定控制球閥與浮動控制球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

型號：CD-Q347F、CD-Q647F、CD-Q947F、CD-QA47F等
口徑：NPS1?～NPS48、DN40～DN1200
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

固定控制球閥產品簡介

    固定控制球閥球體安裝在2個滑動軸承中，裝于閥體上。球體關閉時，閥座彈簧推動閥座壓緊球體，閥座密封面外徑與球形密封線所形成的球形面積上的作用力實現對球閥的密封。固定式球閥的密封面內徑在閥門關閉狀態直接決定了球體所受液體靜壓面的大小，其值的大小直接影響到球體所受靜壓力值，故在能滿足設計要求的情況下，應該盡量地減小密封面內徑，以改善球體的受力狀況。

    固定式球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作90度旋轉，完成啟閉功能。根據球閥的結構形式，主要有浮動球閥和固定控制球閥兩種；根據球閥的材料構成，主要有鑄鋼球閥、鍛鋼球閥兩種；根據球閥密封面的特點，主要有軟密封球閥和金屬硬密封球閥兩種；根據球閥閥體結構，主要有分體式固定控制球閥、上裝式固定控制球閥和全焊接球閥三種。固定式球閥用于截斷或接通管路中的介質，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域,特別是在石油、天然氣、國家儲備油庫以及煉油裂解裝置上廣泛應用。

固定控制球閥典型機構及零部件組成

1－閥體；2－螺柱；3－螺母；4－O型圈；5－軸套；6－隔圈；7－閥桿；8－鍵；9－鍵；10－O型圈；11－墊片；12－壓蓋；
13－螺釘；14－O型圈；15－蝸輪蝸桿傳動裝置；16－球體；17－密封圈；18－O型圈；19－閥座；20－彈簧；21－墊片；
22－螺柱；23－螺母；24－閥蓋；25－下軸；26－O型圈；27－調整墊；28－下端蓋；29－螺釘

固定控制球閥產品特點

    超達研制生產的固定控制球閥具有產品密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

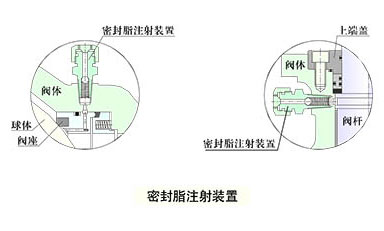

    密封脂緊急注射裝置
    根據用戶要求，超達固定控制球閥可以設置密封脂緊急注射裝置，對于DN150（NPS6）以上的固定控制球閥，在閥桿和閥座上均裝有密封脂注射裝置，而對于DN125以下的固定控制球閥，在固定式球閥中腔裝有密封脂注射裝置。當固定球閥閥座密封圈或閥桿O型密封圈因意外事故損壞時，可通過密封脂注射裝置注射密封脂，以防止介質通過閥座密封圈和閥桿的泄漏。

    雙阻斷及泄放功能

    超達固定控制球閥一般采用球前閥座密封結構。Q47F手動固定控制球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。 當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

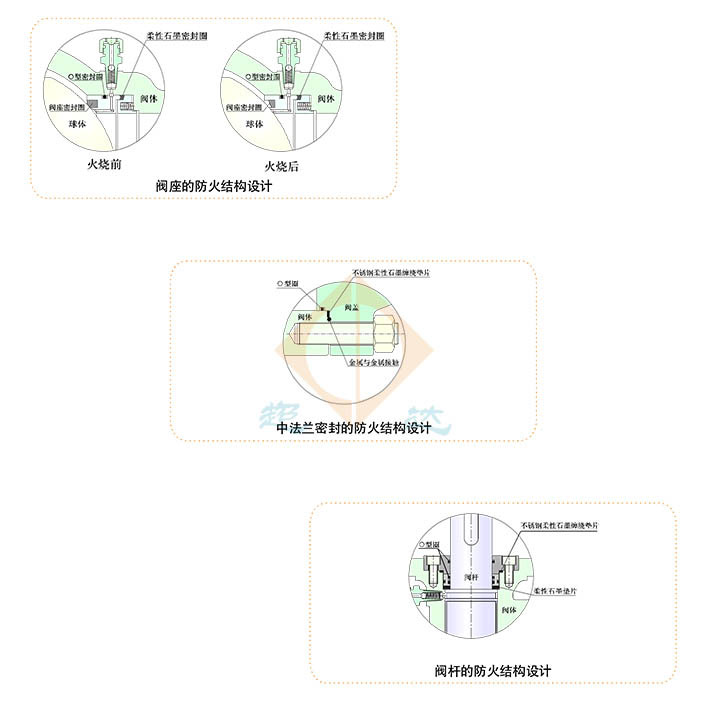

    防火結構設計

    在閥門的使用現場發生火災時，當聚四氟乙烯、橡膠等非金屬材料制作的閥座密封圈、閥桿的O型密封圈以及中法蘭O型密封圈在高溫下?lián)p壞后，超達硬密封固定控制球閥能夠借助于特別設計的金屬對金屬輔助密封結構或柔性石墨密封結構，有效地控制固定球閥的內漏和外漏。

    閥門中腔的自動泄壓

    當滯留在固定式球閥中腔的液體介質由于溫度升高而汽化，導致中腔壓力異常升高時,不需通過安全閥，中腔內的介質能夠依靠其本身的作用力推動閥座而自動泄壓，從而確保閥門的安全，這也對保證閥門在輸送液體介質時的安全性非常重要。

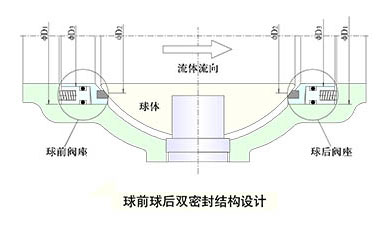

    球前球后雙重密封結構設計

    對于某些特定的工況要求以及用戶要求，超達固定控制球閥可以采用球前球后雙重密封結構設計，即使其中一個密封副因意外情況密封失效，閥門仍然能夠正常工作，從而提高了閥門的密封可靠性。

    閥桿防吹出結構設計

    閥桿采用防吹出結構設計。下端大上端小的閥桿在上端蓋和螺釘?shù)亩ㄎ幌?，即使在閥腔異常升壓的情況下，也能保證閥桿不會被介質吹出。

    防靜電結構

    固定控制球閥的球體通過相互間緊密接觸的下軸、調整墊、下端蓋，與閥體形成靜電通道。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    驅動裝置安裝平臺的設置

    超達公司的固定控制球閥均設置了安裝驅動裝置的支架平臺，可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置、電動裝置、液動裝置以及氣液聯動裝置等。

美標固定控制球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

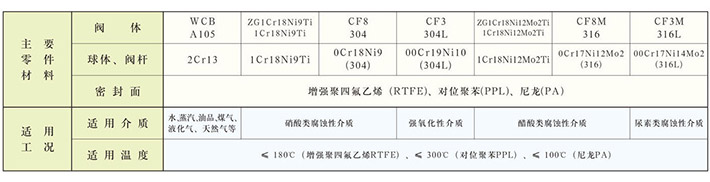

美標電動固定球閥零件部件材料

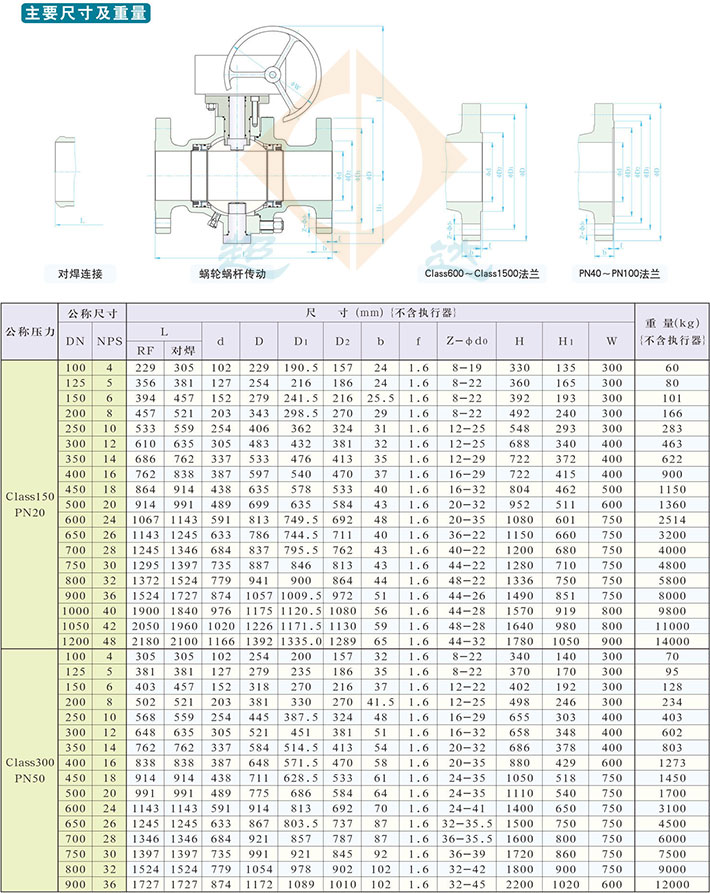

美標蝸輪蝸桿傳動固定球閥結構外形尺寸
