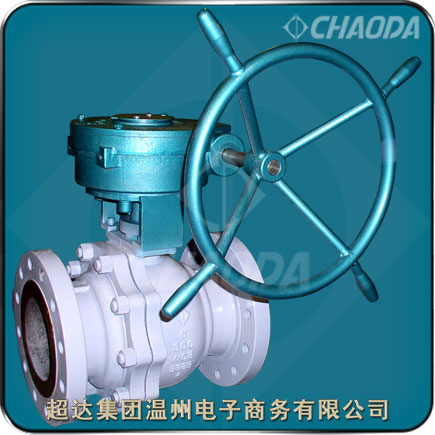

手動固定球閥

    超達集團專業研制生產手動固定球閥等閥門產品，固定球閥的型號有QA47F、QA347F等。超達生產的手動固定球閥工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形。閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊。密封采用聚四氟乙烯鑲?cè)脘摴虄?nèi)，鋼圈后部設有彈簧，保證固定球球閥的閥座緊貼球體。

    超達手動固定球閥可以設置密封脂緊急注射裝置，對于DN150（NPS6）以上的固定球閥，在閥桿和閥座上均裝有密封脂注射裝置，而對于DN125以下的手動固定球閥，在閥門中腔裝有密封脂注射裝置。當閥座密封圈或閥桿O型密封圈因意外事故損壞時，可通過密封脂注射裝置注射密封脂，以防止介質通過閥座密封圈和閥桿的泄漏。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q47F、Q47Y、QA47F、QA47Y
口徑：NPS1?～NPS48、DN40～DN1200
壓力：Class150～Class2500、PN16～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

手動固定球閥產品簡介

    手動固定球閥適用于Class150～Class2500、PN16～PN420的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的手動固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。手動固定球閥的驅動方式為手動。手動固定球閥一般采用法蘭連接，也可采用對焊連接。

    超達固定球閥一般采用球前閥座密封結構。固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當鑄鋼固定球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    材料選擇

    標準的閥體/閥蓋材料包括九個等級的碳鋼、 低合金鋼和不銹鋼，對于特殊應用，可以選用其它級別的合金鋼和不銹鋼。各種閥門內件材料和可供選擇的填料和墊片材料可以滿足各種介質條件。

閥體/閥蓋選擇標準

鋼制球閥 API 608/API 6D

鋼制球閥 ISO 14313

防火測試 API 607

防靜電API 608

鋼制閥門 ASMEB16.34

結構長度 ASME B16.10

法蘭端 ASME B16.5

對焊端 ASME B16.25

檢驗和試驗 API 598 / API 6D

   操作的可靠性

   大口徑球閥的相對連動部（閥座和閥桿軸承）由于采用了摩擦系數小的特氟龍，因而操作扭距小，此外，由于密封潤滑脂的長期潤滑，使得操作更加靈活。

   閥座結構

   閥座的結構有兩種：單密封和雙密封結構，一般具有自泄壓機能的是單密封，雙密封則由閥體上附加的安全泄壓。

   閥桿加長

   閥桿加長適于埋地及低溫用，加長尺寸根據需要確定，操作方式有手動、氣動、電動、氣液連動等。

   對外力的安全性

   閥體的壁厚根據高壓容器的安全法規進行設計，對承受外力抗彎曲等符合API6D規定，強度足夠。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

手動固定球閥產品特點

    超達研制生產的手動固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    防火結構設計

    在閥門的使用現場發生火災時，當聚四氟乙烯、橡膠等非金屬材料制作的閥座密封圈、閥桿的O型密封圈以及中法蘭O型密封圈在高溫下?lián)p壞后，超達硬密封固定球閥能夠借助于特別設計的金屬對金屬輔助密封結構或柔性石墨密封結構，有效地控制閥門的內漏和外漏。對于用戶有防火要求的固定球閥，超達公司的防火結構設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關　位置避免誤操作。手柄上有明顯地開和關標識。

2、固定球閥閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

4、根據需要，固定式球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。

6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

手動固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

手動固定球閥零件部件材料

手動固定球閥典型機構及零部件組成

1－閥體；2－螺柱；3－螺母；4－O型圈；5－軸套；6－隔圈；7－閥桿；8－鍵；9－鍵；10－O型圈；11－墊片；12－壓蓋；

13－螺釘；14－O型圈；15－蝸輪蝸桿傳動裝置；16－球體；17－密封圈；18－O型圈；19－閥座；20－彈簧；21－墊片；

22－螺柱；23－螺母；24－閥蓋；25－下軸；26－O型圈；27－調整墊；28－下端蓋；29－螺釘
