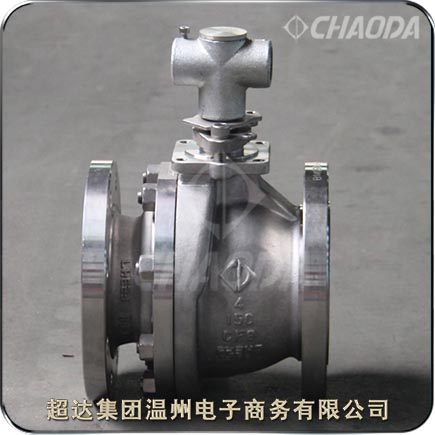

法蘭連接浮動球閥

    超達集團法蘭連接浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。全通徑球閥球體內側大小與外側孔徑大小一致，整體呈平形狀態，流體與管道平行，而縮徑則是外孔大于內孔，三、四通的介質流向不一致。浮動球閥型號有：QA41F、QA41Y、QA341F、QA641F、QA941F等。美標浮動球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制，V型球閥能夠進行比較準確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。

型號：QA41F、QA41F、QA341F、QA641F、QA941F等
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

法蘭連接浮動球閥產品簡介

    與其它閥類相比，法蘭式浮動球閥具有如下的一些優點：1、流體阻力小，球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。2、開關迅速、方便，只要閥桿轉動90°，浮動球閥就完成了全開或全關動作，很容易實現快速啟閉。3、密封性能好。浮動球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且鑄鋼浮動球閥的密封力隨著介質壓力的增加而增大。4、閥桿密封可靠。鍛鋼浮動球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。5、手動浮動球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，浮動球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

    球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。浮動球閥較適宜做開關、切斷閥使用。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由于電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。

法蘭連接浮動球閥產品特點

    超達研制生產的Q41F法蘭連接浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

1、法蘭連接浮動球閥采用特殊的模壓工藝，使法蘭浮動球閥的密封面密封性能良好，加之V型PTFE填料組合使閥門達到零泄漏。

2、球體與閥桿鑄為一體，杜絕了由于法蘭連接浮動球閥內部壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證法蘭連接浮動球閥使用中的安全性。

3、密封圈材料具有耐高溫、耐高壓、耐腐蝕之性能。

4、法蘭鏈接球閥的閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。

5、安裝簡便，能以任意方向安裝于管道中的任意部位。

     防火結構設計

    在法蘭連接浮動球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達法蘭連接浮動球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制法蘭連接浮動球閥的內漏和外漏。 對于用戶有防火要求的法蘭連接浮動球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

法蘭連接浮動球閥標準規范

 設計制造標準：API 608、ASME B16.34、GB/T 12237、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法蘭連接浮動球閥零件部件材料

美標浮動球閥結構外形尺寸
