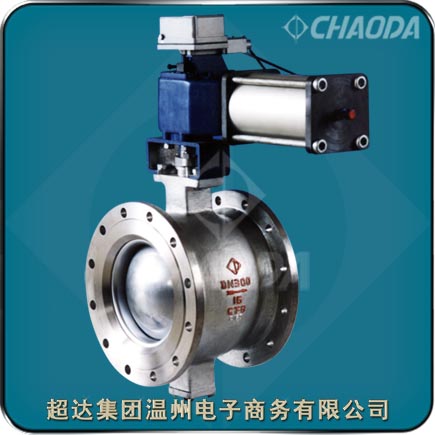

V型調節球閥

    V型球閥適用于Class150～Class300、PN16～PN50的各種管路上，V型球閥根據用戶要求的不同，有兩種不同的用途，一種是作為截?cái)嚅y，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一種是作為調節閥，用于調節管路中介質的流量等參數。V型球閥的閥芯在結構上采用偏心結構，除了關閉位置外，芯座不接觸其余位置，減少了磨損。

型號：QV337Y、QV347Y、QV47Y等
口徑：NPS1～NPS12、DN25～DN300
壓力：Class150～Class300、PN16～PN50
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

調節式V型球閥產品簡介

    V型球閥的調節性能是各種球閥中較佳的，主要用于對液體流量的高精度調節，使其具有等百分比的流量特性。金屬硬密封V型球閥的使用溫度一般為≤200℃，特殊訂貨，金屬硬密封V型球閥的使用溫度為≤425℃(碳鋼閥體)或≤540℃(不銹鋼、鉻鉬鋼、鉻鉬釩鋼閥體)，軟密封V型球閥的使用溫度一般為≤180℃(增強聚四氟乙烯閥座)。V型球閥的流路簡單，為單直通式，流動阻力小，可調范圍大。V型球閥的閥芯、閥桿運動方式為轉動，可克服壓差是直行程閥的2.5~10倍。

V型球閥產品特點

    超達研制生產的V型球閥的閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有準確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型切口結構，完全解決了閥腔易沉積介質的問題。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液 及固態顆粒狀的控制。因此V型球閥可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。

1、法蘭連接V型球閥采用碟形彈簧或圓柱彈簧加載的可動閥座結構，閥座與V型球不會產生卡住或脫離等問題，密封可靠，使用壽命長。
2、對夾連接V型球閥的V型切口的球體與金屬閥座之間具有剪切作用，特別適用于含纖維、固體顆粒、料漿等介質。
3、金屬硬密封的球體與閥座密封面根據用戶使用工況的不同，可分別采用噴焊鎳基合金(硬度≥HRC60)、超音速噴涂鎢鈷合金（較高硬度≥HRC70）及特種硬化材料等多種先進工藝，適用于各種苛刻工況。
4、全開時閥門流通能力大，壓力損失小，且介質不會沉積在閥體中腔。
5、結構緊湊、通用性強。截?cái)嘈蚔型球閥密封性能好，可取代閘閥、截止閥及普通球閥等多種閥門。調節型V型球閥可調范圍大，調節精度高。

V型球閥產品標準

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

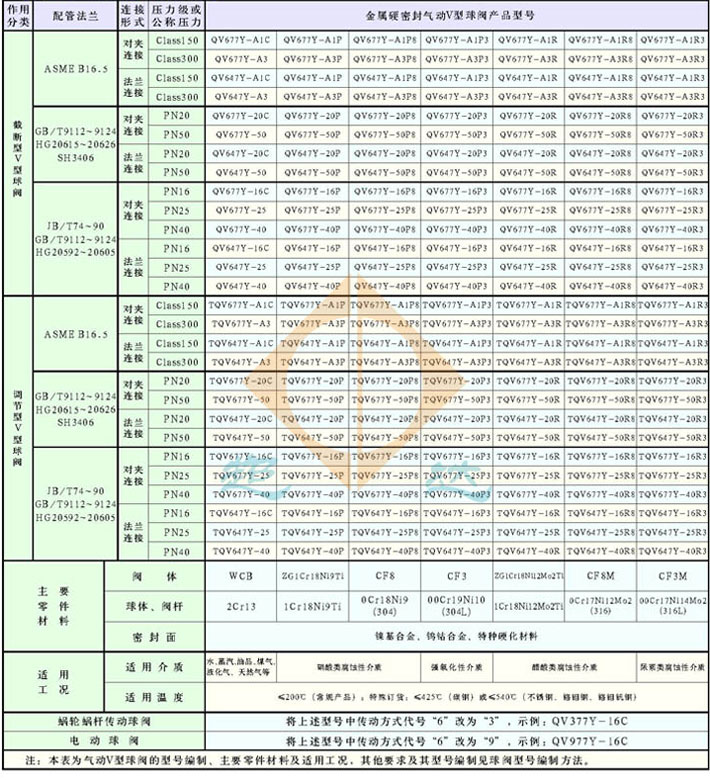

V型球閥零部件材料

V型球閥結構外形尺寸
