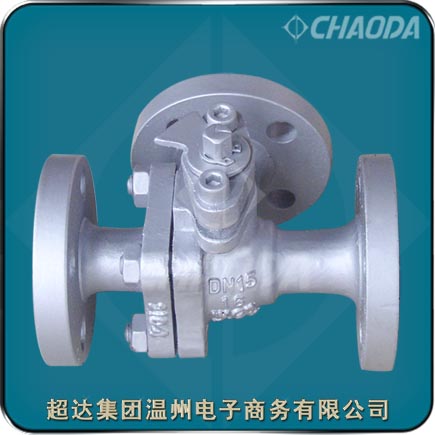

三通球閥

    三通球閥由直通式浮動球閥與套筒式止回閥組合而成，三通球閥切換動作是通過旋轉閥桿實現的。三通球閥的切換動作就是將閥桿旋轉 90°。三通球閥除了機械控制，可以選擇氣動、液壓和電氣等控制方式。三通球閥一般安裝在焦?fàn)t爐頂?shù)鹊胤?，工作環境粉塵大、有明火、容易濺水。液壓控制的液壓油易泄露而燃燒，會造成危險事故并污染環境，不宜選用。電氣控制抗振性能較弱，與其它導體接觸可能造成重大事故，需要隔離保護措施，不宜選用。氣動控制不污染環境，具有防火防爆的特點，不需要隔離保護措施。

型號：QA44F、QA45F、QA344F、QA345F、QA644F、QA645F等
口徑：NPS?～NPS6、DN15～DN150
壓力：Class150～Class300、PN16～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

三通球閥產品簡介

    三通球閥適用于Class150～Class300、PN16～PN40的各種管路上，用于介質流向的切換、分流、合流等，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。超達集團的三通球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動，連接方式一般為法蘭連接，根據用戶要求，也可采用其它連接方式。

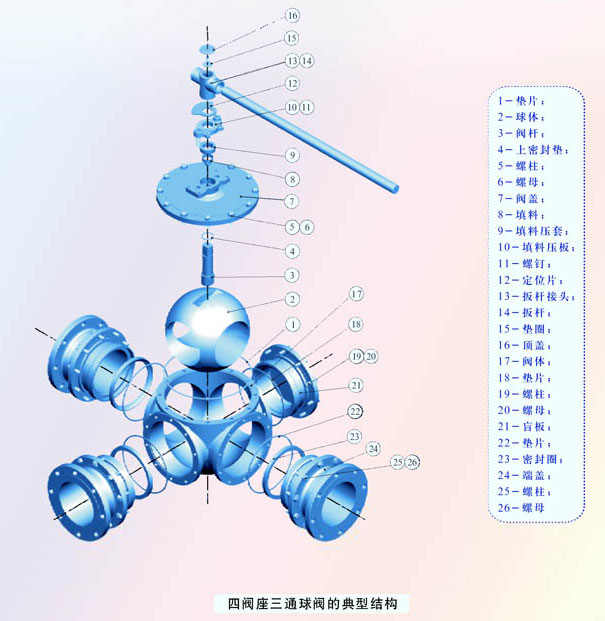

    四閥座L形和T形三通球閥

    四閥座三通球閥采用頂裝式球體，由于采用四閥座結構，具有更好的密封性能，但包括球體在內的閥門尺寸也相應的增大，結構也相對比較復雜。

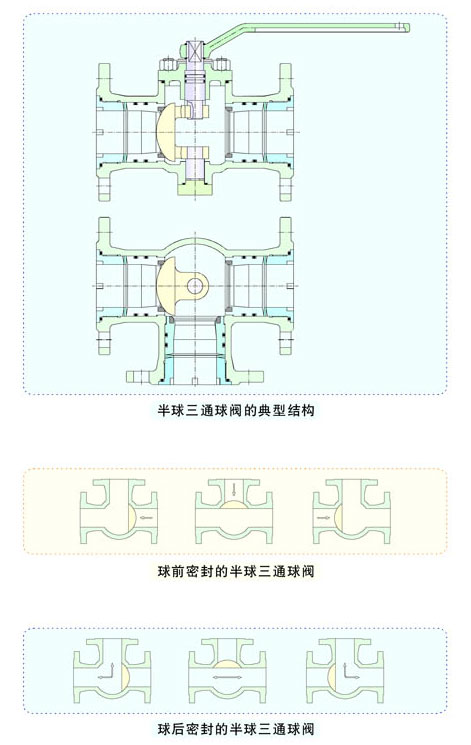

    半球三通球閥

    半球三通球閥采用固定球結構，結構緊湊，中腔不會沉積介質及污物，根據用戶使用要求的不同，可以設計成球前密封或球后密封。半球三通球閥可以采用軟密封結構（密封圈材料可以是增強聚四氟乙烯、對位聚苯、尼龍、碳纖維等），也可采用金屬硬密封結構。

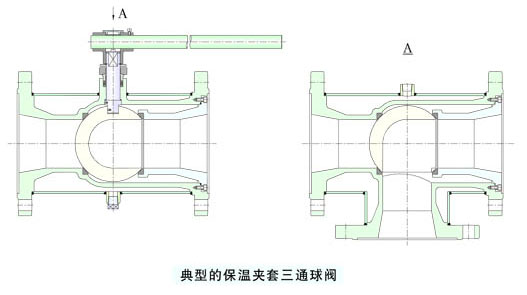

    保溫夾套三通球閥

    保溫夾套三通球閥采用整體式結構設計，結構緊湊，保溫效果好，密封可靠。根據用戶要求，可以采用L形三通，也可采用T形三通。

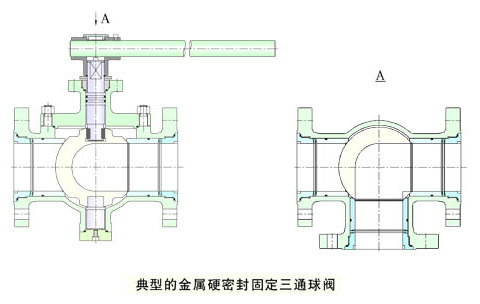

    金屬硬密封三通球閥

    金屬硬密封三通球閥的球體及閥座采用噴焊鎳基合金(硬度≥HRC60)、超音速噴涂碳化鎢合金(較高硬度可達到HRC75）及特種硬化處理等先進工藝，具有密封可靠，使用壽命長等特點。特別適用于料漿、含固體顆粒的介質。常規產品的使用溫度≤200℃，特殊訂貨，使用溫度可達425℃（碳鋼）或540℃（不銹鋼、鉻鉬鋼、鉻鉬釩鋼）

    三通球閥也適用于輕型結構、低壓截止（壓差?。?、腐蝕性介質的管路系統中。在低溫（深冷）裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。

三通球閥產品特點

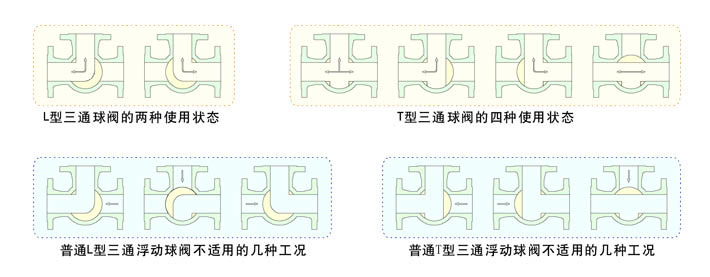

   L形三通球閥（Q44型）用于管路中介質流向的切換，能使相互垂直的兩個流道連通。T形三通球閥（Q45型）可用于介質的分流、合流及流向切換，T形球體通道可以使三個通道互相連通或使其中的兩個通道連通，T形球閥可以實現其中的兩種、三種或四種功能，但要實現的功能不同，閥門的設計有一定的差異，因此，對于T形三通球閥，用戶在選用和訂貨時，需要對使用要求作詳細的描述，以便超達公司正確的設計與配置。對于普通的浮動球三通球閥，某些工況是不適合使用的，用戶在選用時要特別注意。超達公司有許多獨特結構設計的三通球閥可以滿足用戶的一些特別工況和特殊要求。對于普通的三通球閥，我公司一般采用兩閥座結構設計。根據用戶要求，超達公司也可設計制造四閥座三通球閥。

    超達研制生產的三通球閥具有閥門可靠性高、三通球閥流通能力大，流動阻力小、低扭矩設計等特點。L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
    （1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

三通球閥產品標準

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

三通球閥零件部件材料

三通球閥結構外形尺寸
