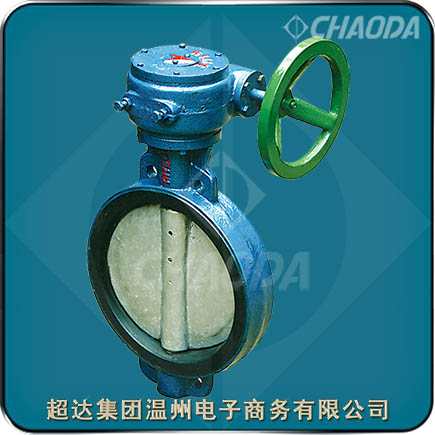

中線對夾連接襯膠蝶閥

    中線對夾連接襯膠蝶閥蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。中線對夾連接襯膠蝶閥密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。

    超達集團專業研制生產中線對夾連接襯膠蝶閥等閥門產品，超達生產的中線對夾連接襯膠蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D71J、D371J、D671J等
口徑：NPS2～NPS48、DN50～DN1200
壓力：Class150、PN6～PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

中線對夾連接襯膠蝶閥產品簡介

    中線對夾連接襯膠蝶閥適用于DN50～DN1200、PN6～PN16的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的中線對夾連接襯膠蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。中線對夾連接襯膠蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。中線對夾連接襯膠蝶閥采用對夾連接。

    安裝前，必須仔細核對中線對夾連接蝶閥標志的壓力，通徑是否符合使用要求，消除運輸過程所造成的缺陷，并消除閥件的污垢。安裝時，可將手動中線對夾式蝶閥按連接方式直接裝置在管路上。一般情況下，可安裝在管路任意位置上，但需便于操作的檢修。中線對夾式蝶閥在使用過程中，應經常保持清潔，傳動螺紋必須定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

中線對夾連接襯膠蝶閥產品特點

    超達研制生產的中線對夾連接襯膠蝶閥中線對夾連接襯膠蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，驅動力矩小、操作簡便、迅速。選用不同材料的零件，中線對夾連接襯膠蝶閥配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

中線對夾連接襯膠蝶閥標準規范

 設計制造標準：API 609、GB/T 12238
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中線對夾連接襯膠蝶閥零件部件材料

中線對夾連接襯膠蝶閥結構外形尺寸
