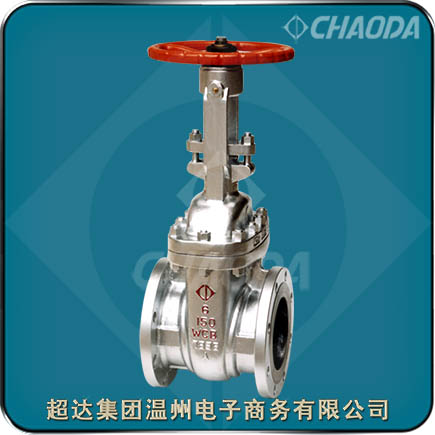

Class150鑄鋼閘閥

    超達集團專業研制生產Class150鑄鋼閘閥等閥門產品，超達生產的Class150鑄鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。鑄鋼閘閥是較常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量。鑄鋼閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。Class150鑄鋼閘閥閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API 591的規定。

    閘閥以其耐壓、耐溫(高低溫)、耐腐蝕(多種材料配置)、具備雙向密封功能、耐磨損和使用壽命長等優點越來越廣泛地應用于各類工業系統,實現介質的開啟與關閉,為系統的穩定與控制發揮了重要的作用。

    閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。

    閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。

    閘閥通常適用于，不需要經常啟閉，而且保持閘板全開或全閉的工況，不適合調節、節流使用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口徑：NPS?～NPS66、DN15～DN1650
壓力：Class150、PN20
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

Class150鑄鋼閘閥產品簡介

    Class150鑄鋼閘閥適用于Class150、DN15～DN1650的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的Class150鑄鋼閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。Class150鑄鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。Class150鑄鋼閘閥一般采用法蘭連接，也可采用對焊連接。根據客戶對產品的需求，超達閥門較大生產的閘閥為66寸超大口徑閘閥。

    超達生產的Class150鑄鋼閘閥一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度Ra 3.2μm ，閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    閘閥安裝前必須進行外觀檢查，閘閥的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閘閥，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閘閥殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閘板密封面無滲漏為合格。

    美標磅級鑄鋼閘閥流體阻力小，密封面受介質的沖刷和侵蝕小。開閉較省力。介質流向不受限制， 不擾流、不降低壓力。結構簡單，結構長度短，制造工藝性好，耐高溫耐高壓可選材料多，適用范圍廣。鑄鋼閘閥的缺點主要體現在密封面之間易引起沖蝕和擦傷，維修比較困難。外形尺寸較大，開啟需要一定的空間，開閉時間長。鑄鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

Class150鑄鋼閘閥特點

    超達研制生產的Class150鑄鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    Class150手動鑄鋼閘閥閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API 591的規定。

    Class150鑄鋼閘閥結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。Class150鑄鋼閘閥密封面為不銹鋼或硬質合金，使用壽命長。采用石棉石墨或柔性石墨，密封可靠，操作輕便靈活?？刹捎酶鞣N配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。廣泛應用于石油、化工、水力、火力電站各種系統的管路上。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

Class150鑄鋼閘閥產品標準

 設計制造標準：API 600、ISO 10434、API 6D
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 試驗檢驗標準：API 600、API 598、ISO 10434、API 6D

Class150鑄鋼閘閥零件部件材料

Class150鑄鋼閘閥結構外形尺寸
