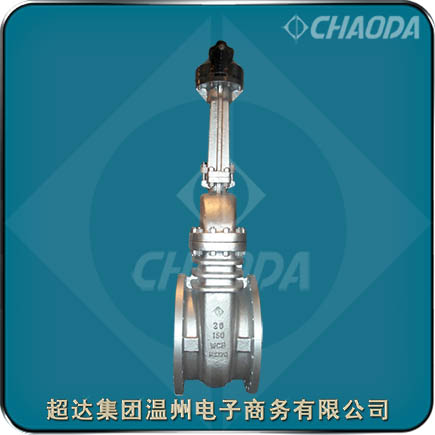

磅級鑄鋼閘閥

    超達集團專業研制生產磅級鑄鋼閘閥等閥門產品，超達生產的磅級鑄鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。磅級鑄鋼閘閥的結構，一般采用螺栓連接閥蓋或壓力自緊密封式閥蓋(高壓閘閥)；明桿；升降閥桿；非升降手輪；楔式單閘板(彈性或剛性)；金屬密封面。

    所有美標磅級閘閥均有上密封結構設計，碳鋼閘閥一般設有一個可更換的上密封座，不銹鋼閘閥一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。閘閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口徑：NPS?～NPS66、DN15～DN1650
壓力：Class150～Class2500、PN20～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

磅級鑄鋼閘閥產品簡介

    磅級鑄鋼閘閥適用于Class150～Class2500、PN20～PN420的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的磅級鑄鋼閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。磅級鑄鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。磅級鑄鋼閘閥一般采用法蘭連接，也可采用對焊連接。

   磅級鑄鋼閘閥的閥桿具有較強的抗拉強度，確保美標磅級鍛造閘閥閥桿頭部不會因故障斷裂而使閘板陷在閥體中無法拿出。閥桿頭部設有與閥蓋密封副密封的上密封面，當使用介質有特殊性的時候要求閘閥在全開時無任何外漏。閥桿頭部與閘板的連接采用“T”形槽結構，兩者相對有一定的自由度，使得閘板沿閥體導向筋順利滑入閥座。

    磅級鑄鋼閘閥一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。超達集團的磅級鑄鋼閘閥與填料接觸的填料函表面區域具有很好的光潔度Ra 3.2μm ，閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    磅級閘閥的閥桿螺母一般采用ASTM A439 D2材料制作，根據用戶要求，也可采用銅合金材料制作；公稱壓力級（國標）閘閥的閥桿螺母一般采用銅合金材料制作，根據用戶要求，也可采用ASTM A439 D2材料制作。對于較大口徑的閘閥，在閥桿螺母兩側配有推力滾動軸承，能夠有效地減小閘閥的啟閉力矩。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

磅級鑄鋼閘閥產品特點

    超達研制生產的磅級鑄鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

磅級鑄鋼閘閥產品標準

 設計制造標準：API 600、ISO 10434、API 6D
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 試驗檢驗標準：API 600、API 598、ISO 10434、API 6D

磅級鑄鋼閘閥零部件材料

磅級鑄鋼閘閥結構外形尺寸
