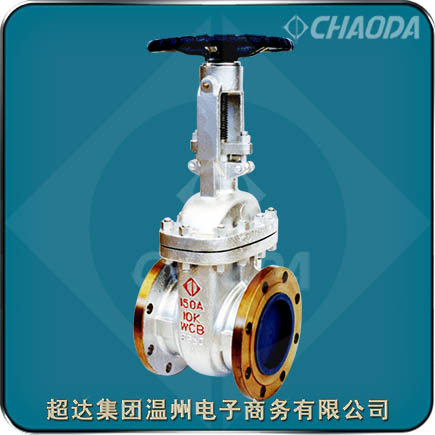

日標鑄鋼閘閥

    超達集團專業研制生產日標鑄鋼閘閥等閥門產品，超達生產的日標鑄鋼閘閥具有密封性能好、流體阻力小、啟閉省力、閥板全開時密封面受介質沖蝕小、雙流向、密封面采用不銹鋼和硬質合金，使用壽命長等特點。NPS≥2日標鑄鋼閘閥采用楔式彈性閘板；NPS＜2閘閥采用楔式剛性閘板。日標鑄鋼閘閥的閥體與閥蓋一般采用雙頭螺柱＋螺母連接。日標鑄鋼閘閥的閥體與閥蓋一般采用壓力自緊密封結構。閘閥處在全開位置時，上密封結構能夠可靠密封。不建議用戶在閥門承壓時通過上密封實現添加或更換填料。

型號：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口徑：NPS?～NPS66、DN15～DN1650
壓力：JIS10K~JIS20K

材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

日標鑄鋼閘閥產品簡介

    日標鑄鋼閘閥適用于DN15～DN1650、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的日標鑄鋼閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。日標鑄鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。日標鑄鋼閘閥一般采用法蘭連接，也可采用對焊連接。

    Class150、JIS10K、PN10閘閥一般采用碳鋼或不銹鋼＋柔性石墨復合墊片，Class300、JIS20K、PN16～PN100閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，Class600閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊，Class900、PN160閘閥一般采用金屬環墊，Class1500～Class2500閘閥一般采用壓力自緊密封結構。

    日標閘閥一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度Ra 3.2μm ，閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

日標鑄鋼閘閥產品特點

    超達研制生產的日標鑄鋼閘閥除了具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點外，還具有以下特點：

1、日標鑄鋼閘閥流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

2、JIS系列日標鑄鋼閘閥啟閉時較省力。閘板運動方向均與介質流動方向相垂直。

3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。

4、水錘現象不易產生。原因是關閉時間長。

5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

6、結構長度(系殼體兩連接端面之間的距離)較小。

7、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料．密封可靠．操作輕便靈活。

日標鑄鋼閘閥標準規范

 設計制造標準：API 600、ISO 10434、API 6D
 結構長度標準：ASME B 16.10
 連接法蘭標準：JIS B2238

 試驗檢驗標準：API 600、API 598、ISO 10434、API 6D

日標鑄鋼閘閥零件部件材料

日標鑄鋼閘閥結構外形尺寸
