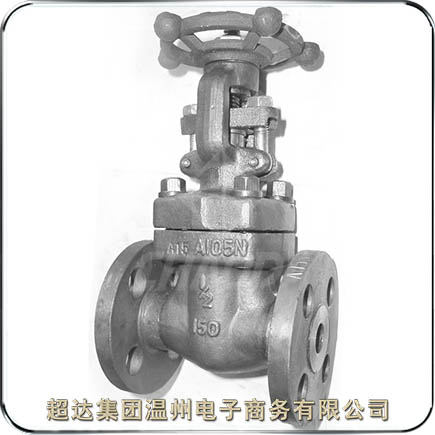

手動低壓鍛鋼閘閥

    超達集團專業研制生產低壓鍛鋼閘閥等閥門產品，超達生產的低壓鍛鋼閘閥具有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。

    NPS≥2低壓鍛鋼閘閥采用楔式彈性閘板；NPS＜2低壓鍛鋼閘閥采用楔式剛性閘板。一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。可以采用碟形彈簧加載的填料壓緊機構，使填料的密封更加持久可靠。

型號：Z41Y、Z61H、Z61Y、Z40H、Z40T1～T8等
口徑：NPS?～NPS2、DN15～DN50
壓力：Class150
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

低壓鍛鋼閘閥介紹

    低壓整體鍛鋼閘閥適用于Class150～Class1500、PN16～PN100的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的低壓鍛鋼閘閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。低壓鍛鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。低壓鍛鋼閘閥一般采用法蘭連接，也可采用對焊連接。

    低壓鍛鋼閘閥有三種體蓋連接設計結構形式。一種是體蓋螺栓連接鍛鋼閘閥，按這種連接形式設計的低壓鍛鋼閘閥，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥，按這種連接形式設計的低壓鍛鋼閘閥，其閥體與閥蓋全焊密封，優點是無外泄漏。第三種是壓力自緊式閥蓋整體模鍛鍛鋼閘閥，按這種連接形式設計的低壓鍛鋼閘閥，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。

低壓鍛鋼閘閥特點

    超達研制生產的鍛鋼閘閥具有先進的螺栓連接閥蓋、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。

    低壓鍛鋼閘閥閥體內部介質通道是直通的，介質流經低壓鍛鋼閘閥時不改變其流動方向，所以低壓鍛鋼閘閥流體阻力小。低壓鍛鋼閘閥啟閉時閘板運動方向與介質流動方向相垂直、與截止閥相比，法蘭式低壓鍛鋼閘閥的啟閉較省力。介質可從閘閥兩側任意方向流過、均能達到使用的目的．更適用于介質的流動方向可能改變的管路中。閘閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

低壓鍛鋼閘閥應用標準

   設計制造標準：API 602、JB/T 7746
    結構長度標準：ASME B 16.10、GB/T 12221
     連接端標準↓：
     ○法蘭連接—ASME B 16.5、GB/T 9113
     ○螺紋連接—ASME B 1.20.1
     ○承插連接—ASME B 16.11
     試驗檢驗標準：API 598、GB/T 26480

低壓鍛鋼閘閥型號及零件材料

低壓鍛鋼閘閥結構尺寸
