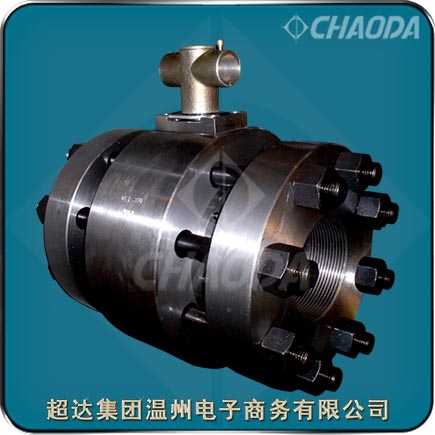

鍛鋼高壓球閥

    鍛鋼高壓球閥球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，較高硬度可達HRC72度。閥座密封面的處理，較高硬度可達HRC72。鍛鋼高壓球閥球體和閥座進行配對研磨，鍛鋼高壓球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。鍛鋼高壓球閥多采用三片式結構，鍛鋼高壓球閥是通過球體關閉件繞閥體中心線作旋轉來控制開關的閥門，生活中用的較多的三片式球閥是固定球球閥。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q41F、Q41N、Q6C1N、Q11N
口徑：NPS?～NPS4、DN100～DN1200
壓力：Class150～Class1200、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

鍛鋼高壓球閥產品簡介

    鍛鋼高壓球閥適用于Class150～Class1200、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的鍛鋼高壓球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。鍛鋼高壓球閥的驅動方式為手動、蝸輪傳動、氣動或電動。鍛鋼高壓球閥一般采用法蘭連接，也可采用對焊連接。

固定球閥典型機構及零部件組成

1－閥體；2－螺柱；3－螺母；4－O型圈；5－軸套；6－隔圈；7－閥桿；8－鍵；9－鍵；10－O型圈；11－墊片；12－壓蓋；
13－螺釘；14－O型圈；15－蝸輪蝸桿傳動裝置；16－球體；17－密封圈；18－O型圈；19－閥座；20－彈簧；21－墊片；
22－螺柱；23－螺母；24－閥蓋；25－下軸；26－O型圈；27－調整墊；28－下端蓋；29－螺釘

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

鍛鋼高壓球閥產品特點

    超達研制生產的鍛鋼高壓球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    鍛鋼高壓球閥中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。鍛鋼高壓球閥兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。 當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    密封脂緊急注射裝置
    根據用戶要求，超達固定球閥可以設置密封脂緊急注射裝置，對于DN150（NPS6）以上的固定球閥，在閥桿和閥座上均裝有密封脂注射裝置，而對于DN125以下的固定球閥，在閥門中腔裝有密封脂注射裝置。當閥座密封圈或閥桿O型密封圈因意外事故損壞時，可通過密封脂注射裝置注射密封脂，以防止介質通過閥座密封圈和閥桿的泄漏。

    雙阻斷及泄放功能

    超達高壓固定球閥一般采用球前閥座密封結構。Q47F手動固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。 當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鍛鋼高壓球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

鍛鋼高壓球閥零件部件材料

鍛鋼高壓球閥結構外形尺寸
