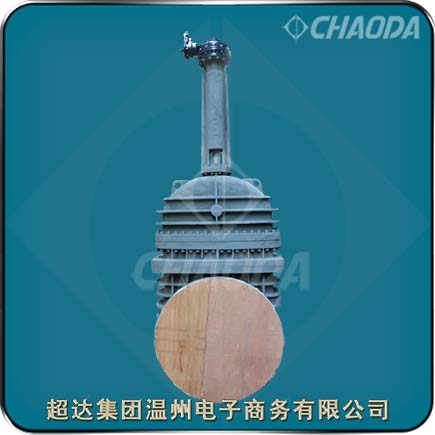

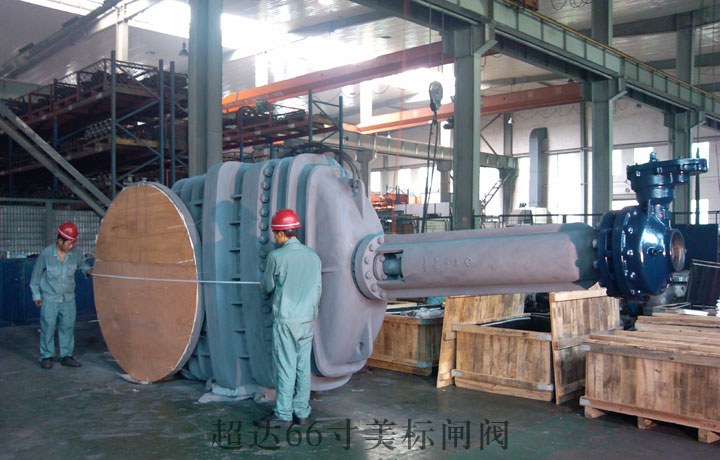

傘齒輪傳動66寸超大口徑法蘭式閘閥

    超達集團專業研制生產66寸超大口徑閘閥等閥門產品，超達生產的66寸超大口徑閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA40H、ZA40T1～T8、ZA40W、ZA40Y

口徑：NPS66、DN1650
壓力：Class150、PN20
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

法蘭連接66寸超大口徑閘閥產品簡介

    66寸超大口徑閘閥適用于Class150、DN1650的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的66寸超大口徑閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。大部分閘閥是采用強制密封的，即大口徑閘閥關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

    66寸超大口徑法蘭連接閘閥開啟時，當閘板提升高度等于超大口徑閘閥通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以鑄鋼法蘭式超大口徑閘閥閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。

    66寸超大口徑閘閥分類

    按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

66寸超大口徑閘閥產品特點

    超達研制生產的66寸超大口徑閘閥特點是：螺栓連接閥蓋或者壓力自緊密封式閥蓋、明桿、升降式閥桿、楔式單閘板、金屬密封面等。

    超達生產的66寸超大口徑閘閥內通徑大，介質流通速度快，閥瓣開啟高度大，采用齒輪傳動驅動，適合大型管道做截?cái)?、止回作用?br/>

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

66寸超大口徑閘閥標準規范

 設計制造標準：API 600、ISO 10434、API 6D
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44

 試驗檢驗標準：API 600、API 598、ISO 10434、API 6D

超大口徑法蘭連接閘閥零件部件材料

傘齒輪傳動鑄鋼法蘭連接超大口徑閘閥結構外形尺寸
