平板閘閥

    平板閘閥工作原理

    當閥門內部壓力相當時，○型圈施加預緊力造成足夠的密封比壓，形成閥座PTFE密封圈與閘板的密封；每次閥門開啟或關閉時，閥座密封圈同時清潔閘板表面。當閥門處于管道施加壓力時，壓力作用使閘板緊貼于閥座PTFE密封圈上，并壓縮至閘板碰到閥座硬密封上，這樣，就形成了軟硬雙重密封--先是PTFE對金屬密封；再是金屬對金屬密封。同時，閥座被推至閥體凹槽，○型圈防止閥座背后介質泄漏。當閥體壓力與管道壓力平衡后，形成上游密封。

    超達集團專業研制生產平板閘閥等閥門產品，超達生產的平板閘閥具有彈性有預緊力，上、下游密封座同時密封的結構閥座、閥座有自清洗功能、閥門執行機構與閥門獨立等特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z43H、Z44H、Z83Y、Z63Y、Z64Y等
口徑：DN25～DN100
壓力：PN16～PN450
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

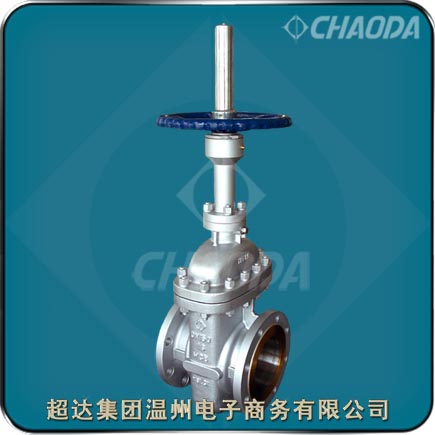

法蘭連接不銹鋼手動平板閘閥產品簡介

    平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板見的撐開機構可以補充這一壓緊力。

    平板閘閥適用于Class150～Class1500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的平板閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。平板閘閥的驅動方式為手動、齒輪傳動、氣動或電動。平板閘閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

    平板閘閥的優點

    流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因此平板閘閥也能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使平板閘閥在冷狀態下關閉，閥桿的熱伸長也不會使密封面受到過載。同時當平板閘閥關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

    平板閘閥的缺點

    當介質壓力低時，平板閘閥金屬密封面的密封力不足以達到滿意的密封。相反當介質壓力高時，如果密封面不用系統介質或外來介質潤滑時，經常啟閉就可能使密封面磨損過大。另一個不足是，在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50％時，這種閥門對流量的控制才較敏感。而且閘板在卻斷高速和高密度介質流時，會產生劇烈振動。如果將閥座做成V形通口并和閘板緊密的導向，則它也可用作節流。

平板閘閥產品特點

    超達研制生產的平板閘閥具有彈性有預緊力，上、下游密封座同時密封的結構閥座、閥座有自清洗功能、閥門執行機構與閥門獨立等特點。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

   雙向密封——閥座采用○型密封圈和施加預緊力的浮動閥座結構，使閥門進出口雙向均可密封。
   雙重密封——閥座密封面上鑲嵌PTFE，具有PTFE對金屬密封和金屬對金屬密封的雙重密封效果。
   緊急密封——密封部位設置油封結構，在密封遭破壞的情況下也可以安全運行。
   自動泄壓——上下游浮動閥座密封結構，自動釋放閥體內過量的壓力，保障設備安全運行。
   行程指示——設置行程指示機構，啟閉情況一目了然。
   驅動靈活——驅動方式有手動、傘齒輪傳動、氣動、液動或電動，可實現遠距離控制和自動化操作。
   閥桿加長——閥桿可加長，以適用于埋地及低溫工況。
   全通徑——全通徑、低流阻設計，帶導流孔平板閘閥可管線通球清掃。
   全天候——整體全封閉結構，防護性能好，設置閥桿保護罩，可適應全天候要求。
   免維護——液壓密封控制原理，無填料結構，開、關極為輕便，免除經常性的動密封維護，且密封可靠。
   可排污——閥體底部設有排放孔，便于排污。

電動平板閘閥標準規范

 設計制造標準：JB/T 5298、GB 12234、API 6D
 結構長度標準：ASME B 16.10、JB/T 5298、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9113、JB/T 79
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

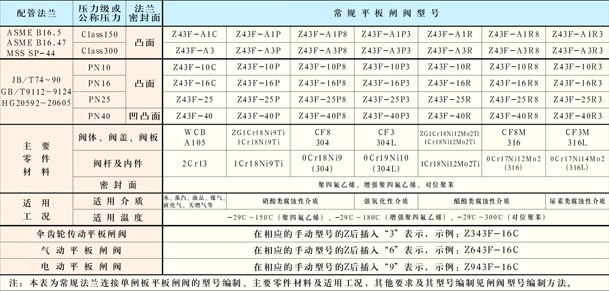

法蘭連接電動平板閘閥零件材料

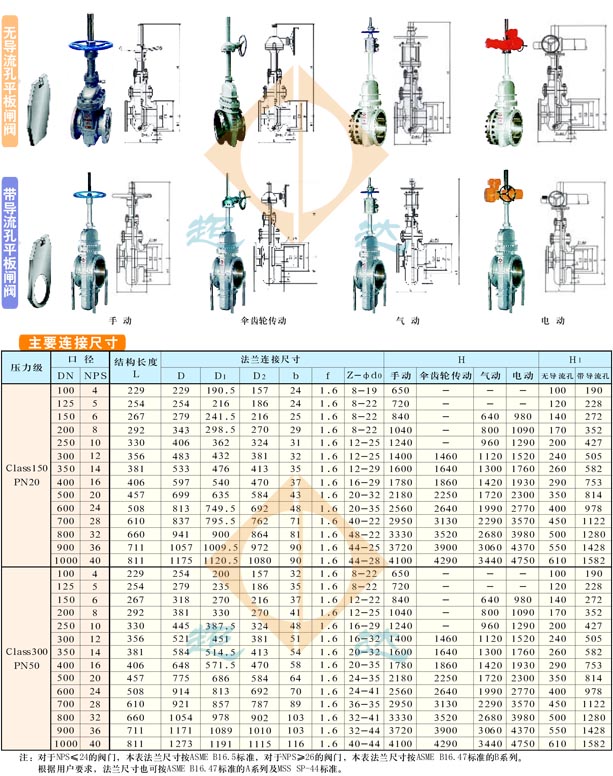

平板閘閥結構尺寸
