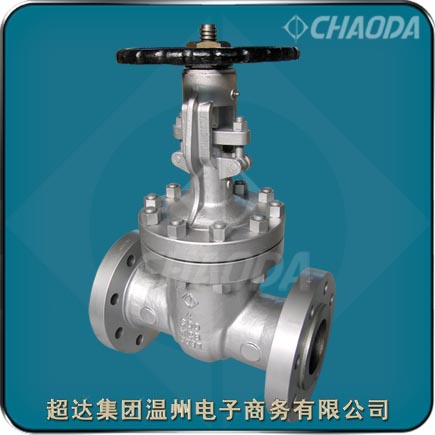

閘閥

    超達集團專業研制生產閘閥等閥門產品，超達生產的閘閥具有產品密封性能好、流體阻力小、啟閉省力、閥板全開時密封面受介質沖蝕小、雙流向、密封面采用不銹鋼和硬質合金，使用壽命長等特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口徑：NPS?～NPS66、DN15～DN1650
壓力：Class150～Class900、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

閘閥產品簡介

    閘閥適用于Class150～Class900、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。閘閥的驅動方式為手動、齒輪傳動、氣動或電動。閘閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

閘閥特點

    超達研制生產的閘閥具有密封性能好、流體阻力小、啟閉省力、閥板全開時密封面受介質沖蝕小、雙流向、密封面采用不銹鋼和硬質合金，使用壽命長等特點。

    螺栓連接閥蓋或壓力自緊密封式閥蓋(高壓閘閥)；明桿；升降閥桿；非升降手輪；楔式單閘板(彈性或剛性)；金屬密封面。

    閘板結構

    NPS≥2閘閥采用楔式彈性閘板；NPS＜2閘閥采用楔式剛性閘板。

    閥體與閥蓋連接

    Class150～Class900、PN10～PN160閘閥的閥體與閥蓋一般采用雙頭螺柱＋螺母連接。Class1500～Class2500閘閥的閥體與閥蓋一般采用壓力自緊密封結構。

    中法蘭密封墊片

    Class150、JIS10K、PN10閘閥一般采用碳鋼或不銹鋼＋柔性石墨復合墊片，Class300、JIS20K、PN16～PN100閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，Class600閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊，Class900、PN160閘閥一般采用金屬環墊，Class1500～Class2500閘閥一般采用壓力自緊密封結構。

    驅動形式

    一般采用手輪傳動或齒輪傳動，根據用戶要求，也可采用鏈輪傳動以及電動。

    填料密封

    一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度Ra 3.2μm ，閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    蝶形彈簧加載的填料壓緊機構

    根據用戶要求，可以采用碟形彈簧加載的填料壓緊機構，使填料的密封更加持久可靠。

    上密封結構

    所有閘閥均有上密封結構設計，碳鋼閘閥一般設有一個可更換的上密封座，不銹鋼閥門一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。閘閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

    閥座

    碳鋼閘閥一般采用鍛造閥座，閥座密封面噴焊用戶規定的合金，NPS≤10、NPS≤250 閘閥的閥體與閥座一般采用可更換的螺紋連接，根據用戶要求，也可采用焊接連接； NPS≥12、NPS≥300 閘閥的閥體與閥座一般采用焊接連接。不銹鋼閘閥一般采用本體閥座，或在本體上直接堆焊合金，根據用戶要求，也可采用螺紋或焊接閥座。

    閥桿的設計

    閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API591的規定。

    閥桿螺母

    磅級和K級閘閥的閥桿螺母一般采用ASTM A439 D2材料制作，根據用戶要求，也可采用銅合金材料制作；公稱壓力級（國標）閘閥的閥桿螺母一般采用銅合金材料制作，根據用戶要求，也可采用ASTM A439 D2材料制作。對于較大口徑的閘閥，在閥桿螺母兩側配有推力滾動軸承，能夠有效地減小閘閥的啟閉力矩。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

閘閥標準規范

 設計制造標準：美標 API 600、ISO 10434、API 6D  國標 GB/T 12234
 結構長度標準：美標 ASME B 16.10   國標 GB/T 12221
 連接法蘭標準：美標 ASME B 16.5、ASME B 16.47、API 605、MSS SP-44 國標 GB/T 9112～9124、JB/T 74～90、HG/T 20592
 試驗檢驗標準：美標 API 600、API 598、ISO 10434、API 6D 國標：GB/T 26480

閘閥零件部件材料

閘閥結構外形尺寸
