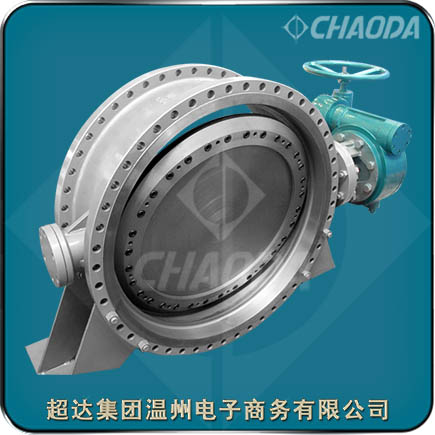

三偏心多層次金屬密封蝶閥

    本蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w的較佳裝置。選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，較高工作溫度可達600℃。

    超達集團專業研制生產三偏心多層次金屬密封蝶閥等閥門產品，超達生產的三偏心多層次金屬密封蝶閥具有獨特的角偏心幾何設計、優異的轉矩密封、獨特的軟硬層疊密封圈設計、外擋式?jīng)_擊閥桿設計等特點。三偏心多層次金屬密封蝶閥采用的密封形式為三維偏心加斜錐角原理設計，使三偏心蝶閥密封副的空間相互軌跡達到理想化，通過計算機多次三維模擬運動軌跡顯示，密封副相互之間無干涉，無摩擦，密封性能、耐腐蝕性能、耐高溫性能、耐磨性能都得到了可靠的保證。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D44、D364、D674、D944等
口徑：NPS2～NPS48、DN50～DN2000
壓力：Class150、PN6～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

三偏心多層次金屬密封蝶閥產品簡介

    三偏心多層次金屬密封蝶閥適用于DN50～DN2000、PN6～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的三偏心多層次金屬密封蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。三偏心多層次金屬密封蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。三偏心多層次金屬密封蝶閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

三偏心多層次金屬密封蝶閥產品特點

    三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封面。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。    扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

    軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

    雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。    防火結構：全金屬結構本身具有火災安全的特性。

    閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

    密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。

    閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

    該產品操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截?cái)嘟橘|(zhì)，也可任意調節介質流量。

    三偏心多層次金屬密封蝶閥適用范圍廣，具有耐腐蝕、耐高溫、耐擦傷、使用壽命長等優點。三偏心多層次金屬密封蝶閥適用性強，可代替其它多種閥門使用。具有密封調節性能，密封性能下降時，可調節密封圈向閥座靠近，即可恢復密封性能。工況需要時，通過調節蝶閥的啟閉角度，進而起到調節流量的作用。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

三偏心多層次金屬密封蝶閥標準規范

 設計制造標準：API 609、JB/T 8527
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

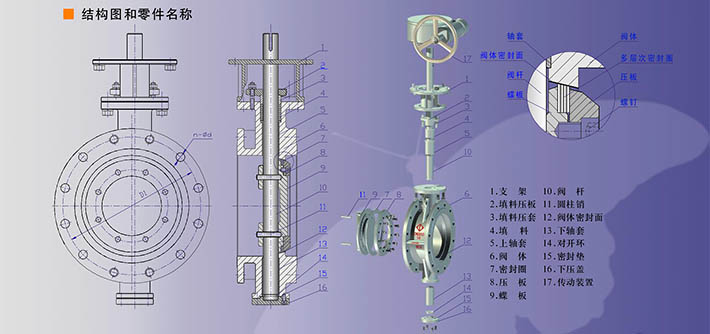

三偏心多層次金屬密封蝶閥零件部件材料

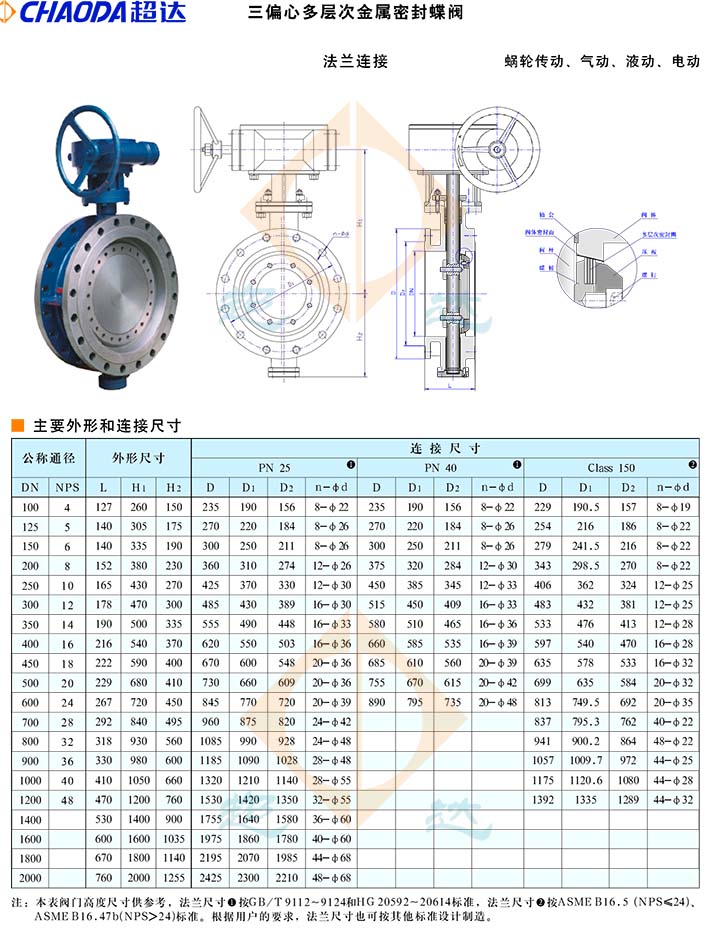

三偏心多層次金屬密封蝶閥結構外形尺寸
