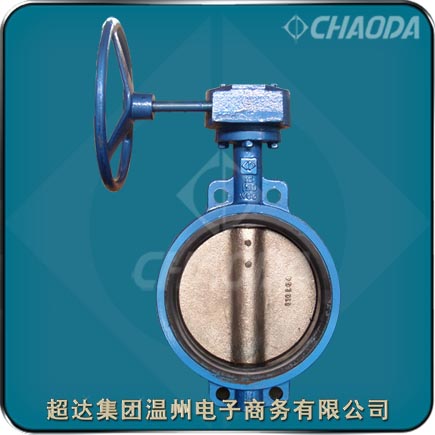

法蘭中線蝶閥

    超達集團專業研制生產中線蝶閥等閥門產品，超達生產的中線蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點。中線對夾連接蝶閥閥桿軸心線與蝶板中心平面在同一個平面內并與閥體管道中心線垂直相交，且蝶板兩邊面積對于閥桿軸線對稱。中線蝶閥有硬密封中線蝶閥、襯膠中線蝶閥以及襯氟中線蝶閥，由于結構簡單，中心對稱(I型)雙向密封效果一樣，并且流阻較小，開關力矩也小，因此在中、小型蝶閥上廣泛應用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D41、D341、D671等
口徑：NPS2～NPS48、DN50～DN1200
壓力：Class150、PN6～PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

電動中線蝶閥產品簡介

    中線蝶閥適用于Class150、PN6～PN16的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的中線蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。中線蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。中線蝶閥一般采用法蘭連接，也可采用對焊連接。

    中線蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

    手動中線蝶閥適用于工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。中線蝶閥要在閥桿上加裝減速器，使蝶板停止在任意位置上，改善閥門的操作性能。 中線蝶閥公稱通徑大，閥體由碳鋼制造，其成本較高，閥板的密封圈采用金屬環代替橡膠環。

    中線蝶閥是工業管道中應用較為常用的閥門品種之一。蝶閥體積小，用料少，重量輕，口徑越大相對其他閥更經濟實惠。電動執行器旋轉90°慢開式,操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時只有一個的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

電動中線蝶閥產品特點

    超達研制生產的中線蝶閥具中線蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，驅動力矩小、操作簡便、迅速，并且中線蝶閥還同時具有優良的流量調節功能和密封性能，可達到完全密封，氣體試驗泄露為零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

國標電動中線蝶閥標準規范

 設計制造標準：API 609、GB/T 12238
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

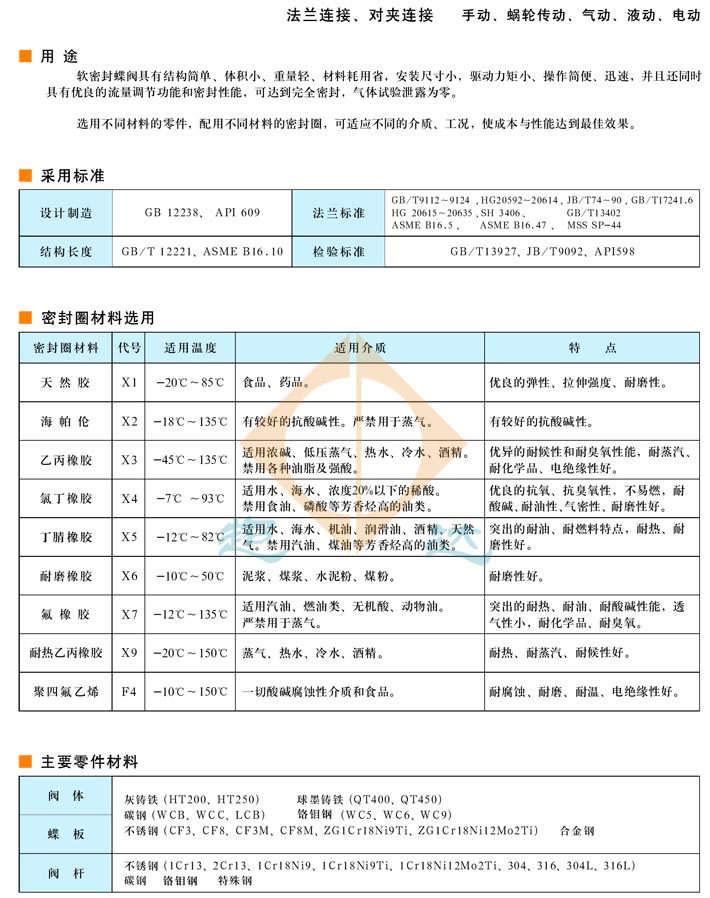

對夾連接手動中線蝶閥零件部件材料

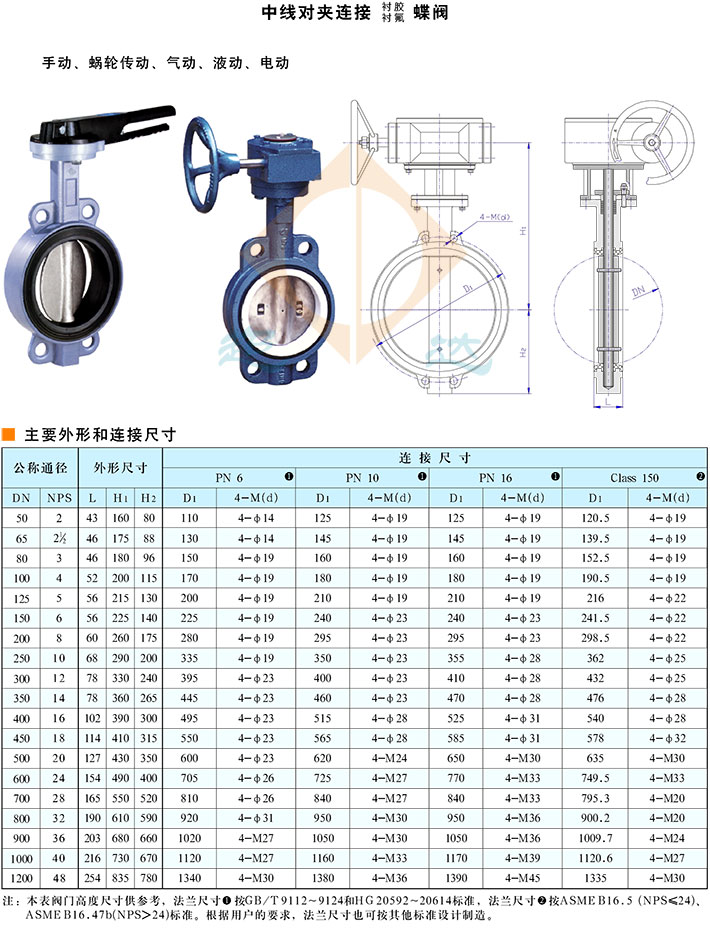

中線蝶閥結構外形尺寸
