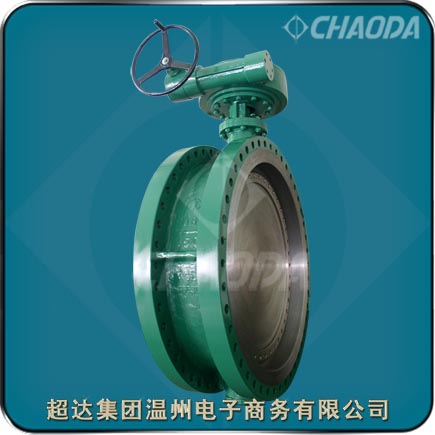

三偏心蝶閥

    超達集團專業研制生產三偏心蝶閥等閥門產品，超達生產的三偏心蝶閥具有獨特的角偏心幾何設計、優異的轉矩密封、獨特的軟硬層疊密封圈設計、外擋式?jīng)_擊閥桿設計等特點。三偏心蝶閥采用精密的三偏心多層次金屬硬密封結構，這種對夾式三偏心蝶閥的三偏心密封結構，使閥座與蝶板幾乎無磨損，壽命長，對夾式連接安裝距離短。它廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

    三偏心蝶閥是在雙偏心蝶閥的基礎上，增加了獨特的偏心，這個偏心產生的蝶閥密封面與閥座密封面的接觸角，既均勻地圍繞其圓周面，又相等于一個細長的楔形，且蝶板縱向處的密封線呈—準橢圓形曲線，兩者同時起著密封補償作用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D44、D344、D644、D944等
口徑：NPS2～NPS48、DN50～DN1200
壓力：Class150、PN10～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

三偏心蝶閥產品簡介

    三偏心蝶閥適用于Class150、PN10～PN40的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的三偏心蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。三偏心蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。三偏心蝶閥一般采用法蘭連接，也可采用對焊連接。

    三偏心蝶閥板是密封面在圓錐體上截取的一定厚度的橢圓形截面的實體，排在頭一位的偏心是指閥座密封面或蝶板厚度方向的等分線閥桿中心相對偏心，第二個偏心是指閥桿與閥門通道的中心相對偏心，第三個偏心是指圓錐形密封面的中心線與閥門中心線相對偏心（角α），AB表示密封面某點N處的在某個平面上的切線，V代表該點的速度方向，速度方向和切線AB的夾角為β。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

三偏心蝶閥產品特點

    超達研制生產的三偏心蝶閥具有獨特的角偏心幾何設計、優異的轉矩密封、獨特的軟硬層疊密封圈設計、外擋式?jīng)_擊閥桿設計等特點。三偏心金屬密封蝶閥利用扭矩切斷閥門，故閥座處有極佳的密封性能，故有人稱為零泄漏閥。介質中帶有的固體顆?；蚺K物對三偏心金屬密封蝶閥的切斷性能無明顯影響，因為閥門接近關閉時，介質流速很高，使臟物無法在閥座處積聚。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

    由于三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

三偏心蝶閥標準規范

 設計制造標準：API 609、JB/T 8527
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

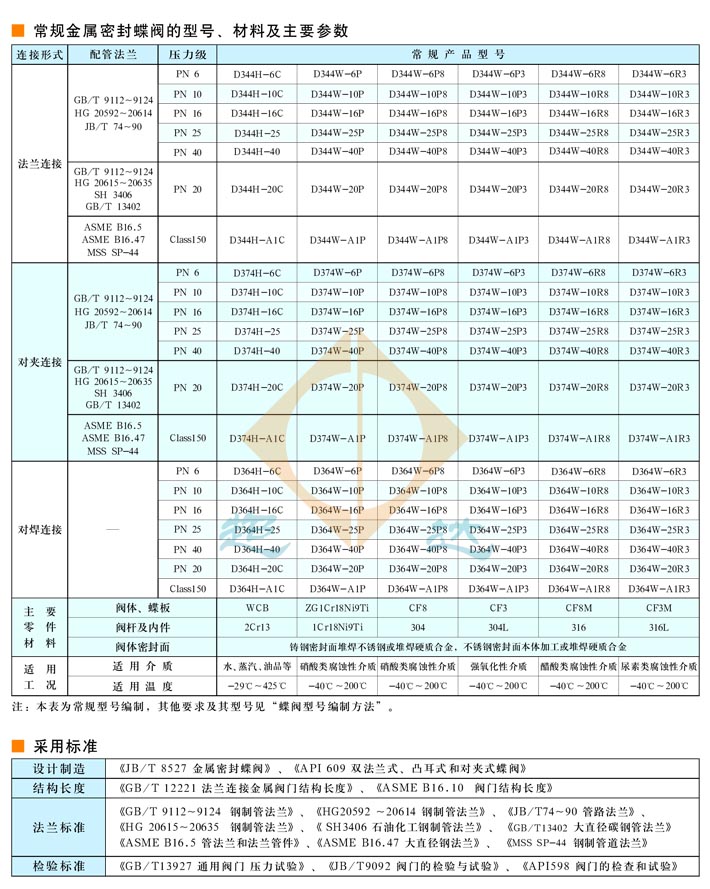

三偏心蝶閥零件部件材料

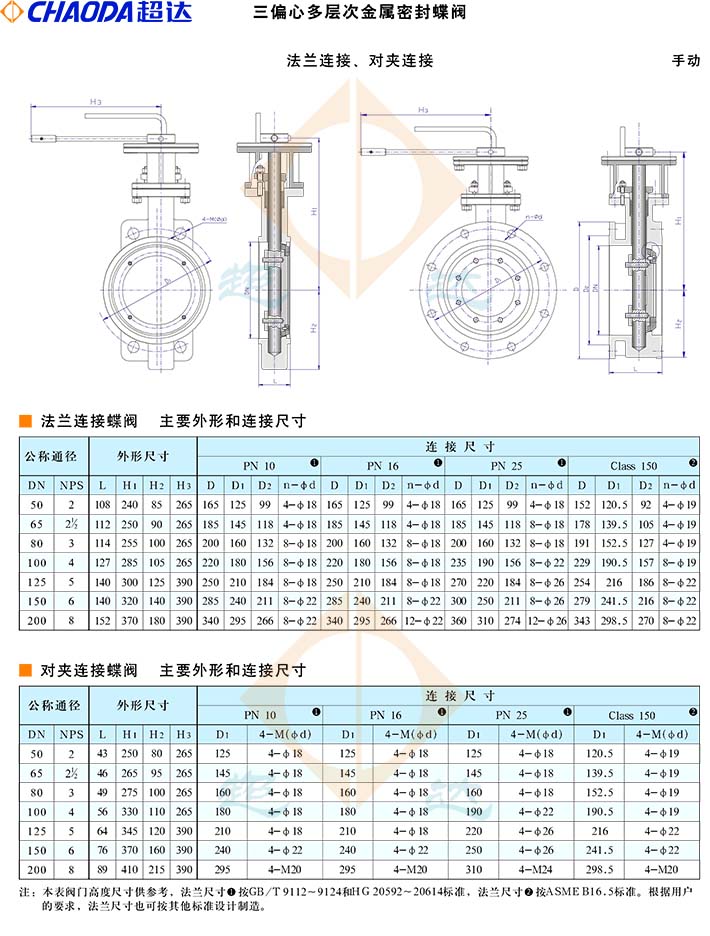

三偏心蝶閥結構外形尺寸
