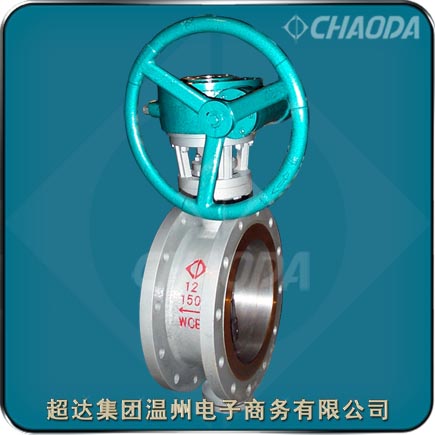

手動蝶閥

    蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。

    計算機輔助設計CAD/ CAM的深入應用，出現了輔助制造 由三維模擬設計，并由CAM數控加工制造的三維密封副，使閥門在啟閉過程中密封面無任何擠壓、擦傷、磨損，從而使蝶閥的密封性和使用壽命成倍提高。超達閥門承擔的浙江省“十五”制造業信息化重點攻關項目“基于WEB支持閥門產品創新的PDM系統”在設計開發中的應用，產品設計標準化、信息化，全面革新了閥門的設計計算方式，優化了產品結構，提高了勞動生產率。

    蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。

    工業專用蝶閥能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。蝶閥操作方式有手動、渦輪傳動、電動、氣動等，連接方式有法蘭、對夾、焊接等，材質有鑄鐵、鑄鋼、不銹鋼等。

型號：D344、D374、D364等
口徑：NPS2～NPS48、DN50～DN2000
壓力：Class150、PN6～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

對夾式蝶閥產品簡介

    蝶閥適用于DN50～DN2000、PN6～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。蝶閥一般采用法蘭連接，也可采用對焊連接。在管道兩端焊上蝶閥專用法蘭（法蘭公稱壓力等級和蝶閥公稱壓力等級要一樣），然后用螺栓從蝶閥的4個耳朵孔穿過，固定在法蘭上，兩邊用螺栓固定。這種蝶閥就是對夾式蝶閥。

    適用場合

    由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀的介質。

    蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約15°至70°之間時，又能進行靈敏的流量控制，蝶閥的結構原理較適合于制作大口徑閥門。在下列工況條件下，推薦選用蝶閥：

    ①要求節流、調節控制流量；

    ②泥漿介質及含固體顆粒介質；

    ③要求閥門結構長度短的場合；

    ④要求啟閉速度快的場合；

    ⑤壓差較小的場合。

    在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，可以選用蝶閥。在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥。

    根據客戶需求，我們還可以生產凸耳對夾連接/對焊連接三偏心多層次金屬硬密封蝶閥、雙偏心彈性金屬密封蝶閥、雙偏心四氟密封蝶閥、通風蝶閥、伸縮器、配套法蘭等。

    蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封蝶閥和硬密封蝶閥兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

    在安裝時，閥瓣要停在關閉的位置上。開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥，開啟前應先打開旁通閥。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

手動對夾連接蝶閥產品特點

    蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

    蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

    閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

蝶閥標準規范

 設計制造標準：API 609、GB/T 12238、JB/T 8527
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

蝸輪傳動蝶閥零件部件材料

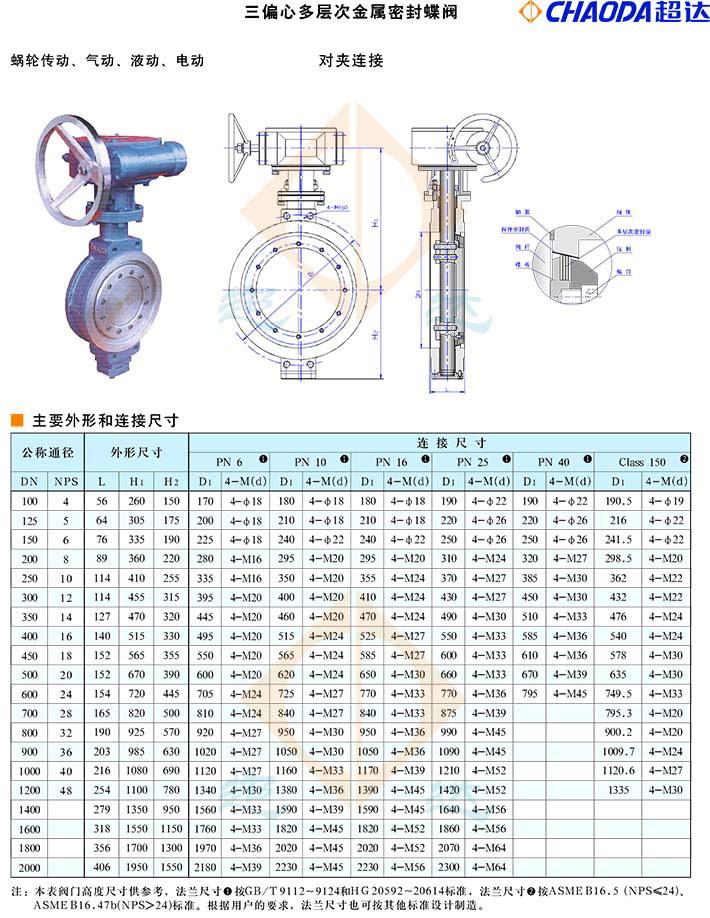

對夾蝶閥外形尺寸
