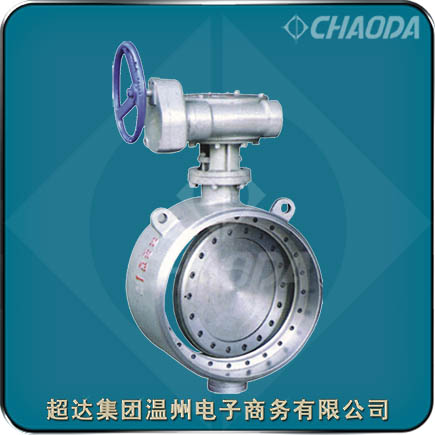

Class150對焊連接三偏心多層次金屬硬密封蝶閥

    超達集團專業研制生產對焊連接三偏心多層次金屬硬密封蝶閥等閥門產品，超達生產的對焊連接三偏心多層次金屬硬密封蝶閥具有獨特的角偏心幾何設計、優異的轉矩密封、獨特的軟硬層疊密封圈設計、外擋式?jīng)_擊閥桿設計等特點。

    三偏心硬密封蝶閥軸中心與閥板密封面形成的一個偏移，閥門軸中心與閥體中心線形成的一個偏移，閥體密封面中心線與閥中心線形成的一個偏移。對焊連接三偏心多層次金屬硬密封蝶閥采用三偏心結構（可采用多層次或彈性密封結構），由于采用焊接結構，使閥門與管道平面達到零泄漏，廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D64、D364、D964、D364等
口徑：NPS4～NPS48、DN100～DN1200
壓力：Class150、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

Class150對焊連接三偏心多層次金屬硬密封蝶閥產品簡介

    對焊連接三偏心多層次金屬硬密封蝶閥適用于Class150、DN100～DN1200的各種管路上，用于截斷或接通管路中的介質。對焊連接三偏心硬密封蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。對焊連接三偏心多層次金屬硬密封蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。對焊連接三偏心多層次金屬硬密封蝶閥采用對焊連接。

    三偏心金屬硬密封蝶閥的閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

對焊連接三偏心多層次金屬硬密封蝶閥特點

    超達研制生產的對焊連接三偏心多層次金屬硬密封蝶閥具有獨特的角偏心幾何設計、優異的轉矩密封、獨特的軟硬層疊密封圈設計、外擋式?jīng)_擊閥桿設計等特點。

    三偏心蝶閥結構特征在雙偏心的閥桿軸心位置偏心的同時，使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線。經三偏心后，蝶板的密封斷面不再是圓形、而是橢圓，蝶閥在0~90度時閥板與閥座無一干涉，關閉時到0度閥板如同一鍥塊360度同時接觸，緊密密封。不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

對焊連接三偏心多層次金屬硬密封蝶閥標準規范

 設計制造標準：API 609、JB/T 8527
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

對焊連接三偏心多層次金屬硬密封蝶閥零件部件材料

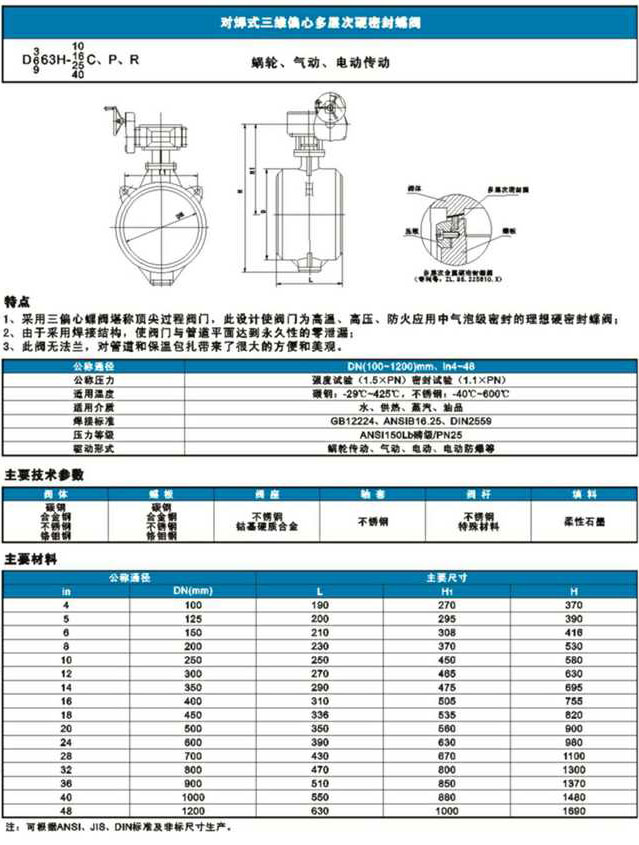

對焊連接三偏心多層次金屬硬密封蝶閥結構外形尺寸
