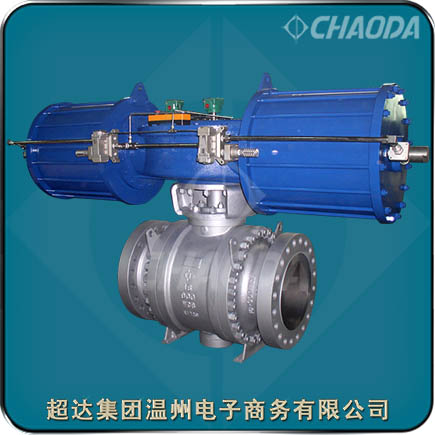

鎖渣球閥

    超達生產的鎖渣球閥具有鎖渣閥，也稱之為鎖斗閥，一般采用氣動兩位開關球閥，是液態排渣的水煤漿、多元料漿和干煤粉氣流床加壓氣化裝置上較重要的閥門，鎖渣閥使用位置關鍵，技術要求高，造價昂貴，頗受業內人士關注。進口鎖渣閥存在價格昂貴、制造周期長、零配件供應不及時和維修不方便等缺點，不能很好地滿足使用要求。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：QT647Y、QT947Y
口徑：NPS?～NPS6、DN15～DN150
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌、高新技術產品、國家專利產品

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

鎖渣球閥產品簡介

    鎖渣球閥出現內件嚴重腐蝕情況原因分析

    1. 由于黑水灰水具有強腐蝕性，球體和閥座在硬化材料選擇上如果選擇不合理，鎖渣閥球閥就會在使用壽命內使密封面硬化層出現腐蝕凹坑，嚴重時甚至出現脫落，終造成閥門出現泄漏情況。

    2.鎖渣球閥門內腔結垢導致閥門問題扭矩增大，導致閥門開關不動或開關不到位。

    原因分析：在氣化爐高溫高壓的反應條件下和激冷條件形成黑水，黑水灰水為液固混合，其中含有大量的灰渣，含渣量有時達到50%，且煤炭中含有的Fe、Si、Al和Mg等元素，在一定條件下與CO2－3、SiO2－3發生反應，形成硅酸鹽和碳酸鹽。以上化學反應生成硅酸鹽及硅酸鹽晶體聚合物，形成沉淀附著在閥門上，終導致閥門結垢。

    3.鎖渣球閥沖刷損害，導致閥門泄漏原因分析：閥門沖刷損害主要包括沖刷和汽蝕。

（1）沖刷黑水灰水液固混合相，介質中攜帶的顆粒SiO2和Fe2O3等隨介質的流動以微切削、犁溝和刺入方式對閥門進行著沖刷、侵蝕。黑水經切斷球閥，根據伯努利方程式，靜壓能轉變?yōu)閯幽?，流速急劇增加，流動狀態呈湍流，閥門切斷作用閉合件被夾帶著顆粒的高速流體進行沖刷。

（2）汽蝕 黑水與閥門金屬構件作高速相對運動時，由于內部壓力不斷地起伏、突變，使得黑水中的蒸汽以及溶于黑水中的氣體在金屬表面反復出現氣泡形成及破裂過程，氣泡在潰滅時產生的沖擊波對金屬表面產生強烈的錘擊作用，破壞鈍化膜和膜下金屬，使得在用的閥芯、閥座表面的材料被沖擊成蜂窩狀的小孔，對閥門內件形成汽蝕。

    鎖渣閥球閥技術改進

    1. 材料選用改進

    鎖渣閥球閥閥體采用碳鋼，其流道內襯雙相不銹鋼、球體和閥座選用雙相鋼F51。F51合金在抗斑蝕及裂隙腐蝕的性能更優越，它具有很高的抗腐蝕能力。雙相不銹鋼微觀結構有助于提高不銹鋼的抗應力腐蝕龜裂能力。在一定的溫度、張應力、氧氣及氯化物存在的情況下，奧氏體不銹鋼會發生氯化物應力腐蝕。而F51具有較強抵抗能力。

    2. 結構優化設計

    針對現有的鎖渣閥的使用工況，對灰水黑水球閥進行結構優化設計：

1）閥座結構優化設計。閥座后面采用彈簧或碟簧加載，并且在碟簧或圓柱形彈簧兩側采用防塵圈進行保護，防止雜質進入到彈簧腔體，有效防止彈簧的失效。

2）閥座于閥體結合處的通道處增加保護套，進一步有效防止雜質進入到閥座后面的彈簧腔體，確保彈簧的長期有效工作。

3）閥座密封面兩側采用刮刀式結構設計，是球體及閥座在開關過程具有自清潔功能。有效防止球體和閥座間顆粒介質的沉積和黏附，確保閥門動作順暢連續，不卡澀。

    3. 表面硬化處理

    根據灰水黑水工段特點，同時灰水黑水混合物具有一定的應力腐蝕傾向。因此，要求閥門使用材料耐腐蝕、耐沖刷且高強度，并應對球體、閥座等密封件進行適當?shù)谋砻嬗不幚?，以達到較高硬度和高耐腐蝕性。

鎖渣球閥產品特點

    超達研制生產的鎖渣球閥具有以下結構特點：

    鎖渣球閥采用對分式、固定球、金屬硬密封；雙閥座采用閥座閥前密封，2個閥座均能獨立切斷進口端流體，實現雙阻斷功能；閥座采用金屬寬帶自刮削式結構，可對閥球表面實現自清潔，防止灰渣堵塞在密封面上。

    鎖渣球閥采用閥球、閥桿一體化設計，保證了球體和閥的同心度，避免了鎖渣球閥頻繁開關后的閥球、閥桿脫離；閥球、閥桿采用不同材質，球體采用F51，閥桿采用17-4PH，既保證了球的硬度處理的材質要求，又保證了閥桿的強度。

    鎖渣球閥采用高溫下強度好、抗氧化、耐腐蝕的合金材料INCONEL X750制成環形彈簧，外包耐高溫氟膠（溫度可達260℃以上）起密封墊片作用，這種包覆橡膠環形背壓彈簧結構既避免了多個柱簧結構形式帶來受力變形不均勻現象；又克服了鎖渣球閥其他彈簧結構不可避免的被帶入的灰渣卡死現象。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鎖渣球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

鎖渣球閥零件部件材料

鎖渣球閥結構外形尺寸
