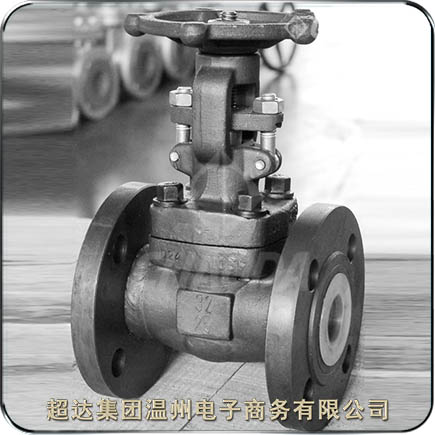

手動國標鍛鋼閘閥

    國標鍛鋼閘閥大多為縮徑設計，與同口徑的鑄鋼閘閥相比流量要稍小，但國標鍛鋼閘閥承受的壓力與溫度范圍要比鑄鋼閥門要高，壽命更長，介質流動方向同其他閘閥一樣不受限制。國標鍛鋼閘閥用于截斷或接通管路中的介質。結構長度比截止閥短。流體阻力小。

    一般閘閥都有倒密封，倒密封是什么東西？倒密封是指閘閥閥桿中間部位有個密封面，閥蓋內部有個密封座，全開的時候接觸到一起，起到密封作用，減少流體對填料的沖蝕，延長填料的使用壽命，減少了外漏的可能。閘閥是作為阻斷介質流通常用的閥門之一，其密封元件是閥板，故閘閥又稱閘板閥。大多數閘閥屬于強制性密封閥門，即在關閉閥門時，必須向閥板施加壓力。閘閥在全打開時，流道直通，閥板幾乎不受介質沖刷。

型號：Z41Y、Z61H、Z61Y、Z40H、Z40T1～T8等
口徑：DN15～DN50
壓力：PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動

電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

國標法蘭連接鍛鋼閘閥產品簡介

    國標鍛鋼閘閥用于截斷或接通管路中的介質。國標鍛鋼閘閥閥桿與閥桿螺母為梯形螺紋傳動。閥蓋內部設計有錐形的上密封面，當鍛鋼閘閥全開時與閥蓋的上密封座嚴密吻合，無外泄漏。國標鍛鋼閘閥閥體、閥蓋等承壓件采用整體鍛造。國標鍛鋼閘閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。國標鍛鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。國標鍛鋼閘閥一般采用法蘭連接，也可采用對焊連接。Z41H國標鍛鋼閘閥采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。

    國標鍛鋼閘閥閥體的流道可分為，全通徑式閘閥和縮徑式閘閥兩種。流道孔徑與閥門公稱通經，基本相同的為全通徑式；流通孔徑比閥門公稱通經小的稱為縮徑式。閘板有兩個密封面，常用的楔式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，楔式閘閥的閘板可以做成一個整體；也可以做成能產生微量變形的閘板，以改善其工藝性。

鍛鋼國標閘閥產品特點

    超達研制生產的國標鍛鋼閘閥特點有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等。

    所有國標鍛鋼閘閥均有上密封結構設計，國標鍛鋼閘閥一般設有一個可更換的上密封座，一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

國標鍛造鋼制閘閥標準

   設計制造標準：JB/T 7746
    結構長度標準：GB/T 12221
     連接端標準↓：
     ○法蘭連接—GB/T 9113
     ○螺紋連接—ASME B 1.20.1
     ○承插連接—ASME B 16.11
     試驗檢驗標準：GB/T 26480

國標鍛鋼閘閥零件材料

國標鍛鋼閘閥尺寸及重量
