縮徑浮動球閥

    超達生產的縮徑浮動球閥用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。但是對于需要定期清管的管道來說，不管輸送何種介質，都必須采用全通徑球閥。按API6D標準，球閥有縮頸和全通徑兩種，縮徑球閥在DN300及以內縮一個規格，250-600縮兩個規格，600以上按合同協商。

    美標鑄鋼縮徑浮動球閥可以設有防靜電結構。采用彈簧－柱塞式靜電引出裝置，使縮徑浮動球閥球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將縮徑浮動球閥球閥球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：SQA41F
口徑：NPS1/2～NPS10、DN15～DN250
壓力：Class150～Class600、PN20～PN110
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

縮徑浮動球閥產品簡介

    縮徑浮動球閥適用于Class150～Class600、PN20～PN110的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的縮徑浮動球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。縮徑浮動球閥的驅動方式為手動、蝸輪傳動、氣動或電動?？s徑浮動球閥一般采用法蘭連接，也可采用對焊連接。

    全通徑球閥為等寬流道，其尺寸不能小于標準規定的值，大概與該規格公稱通徑相當，如DN50全通徑球閥流道通徑為50左右；縮徑浮動球閥流道入口寬于流道通徑，流道實際通徑大概比該規格小一個規格，DN50縮徑浮動球閥流到通徑為38左右，大致與DN40的規格相當。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

縮徑浮動球閥產品特點

    超達研制生產的縮徑浮動球閥特點有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等。

    防止誤操作

    設置了帶鎖孔的90°開關定位片，根據需要可以加鎖，防止誤操作。閥桿頭部安裝手柄的部位采用扁形設計，當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直，能夠確保閥門的開關指示不會發生錯誤。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

縮徑浮動球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

縮徑浮動球閥零件部件材料

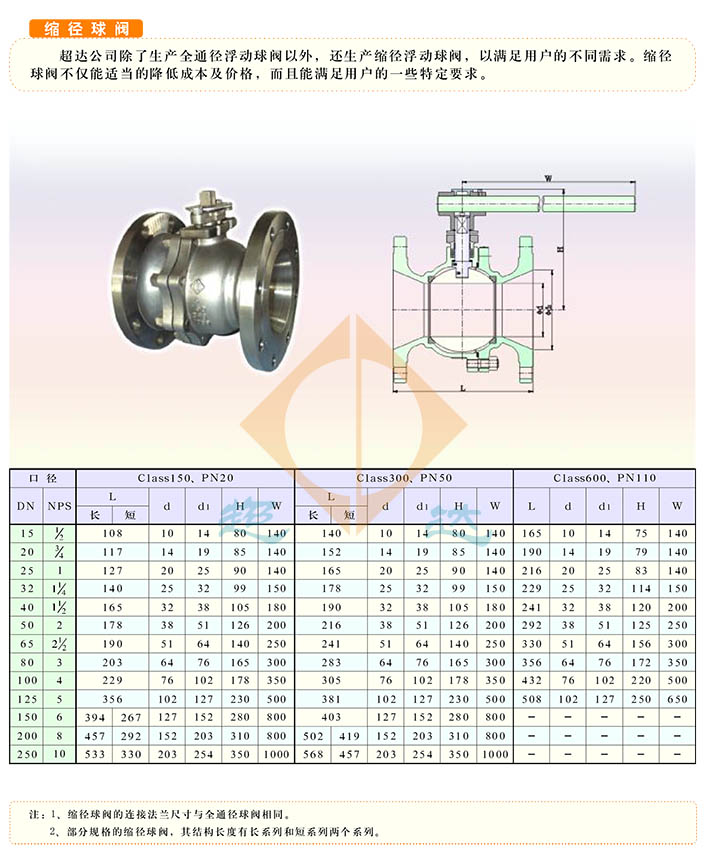

縮徑浮動球閥結構外形尺寸
