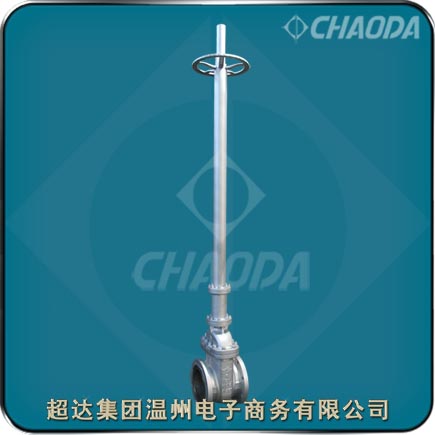

美標加長桿閘閥

    超達集團專業研制生產加長桿閘閥等閥門產品，超達生產的加長桿閘閥與管道連接應保持自然順暢，避免產生垂直于管線的彎曲力，加長桿閘閥與井室、井管部分應保持豎直安裝。安裝時，保證伸縮管與伸縮桿連接可靠，井室位置應以井室頂端與地面持平，要求閥門伸縮桿頂端到井室頂端的距離以8-10厘米為宜。

    加長桿閘閥是將整個閥門埋在地下，只露出上面的閥桿。采用將整個閥門的內部包膠技術，使閥門達到很好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA40T1～T8、ZA40W
口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150～Class1500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

手動暗杠加長桿閘閥產品簡介

    加長桿閘閥適用于Class150～Class1500、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的加長桿閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。加長桿閘閥的驅動方式為手動、齒輪傳動、氣動或電動。加長桿閘閥一般采用法蘭連接，也可采用對焊連接。

    加長暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。

    加長桿閘閥是較常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，尤其適用于中、大口徑的管道。加長桿軟密封閘閥的閥桿帶動閘板的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部。因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。

    加長桿閘閥中，加長桿的長度以管線中心為基準。很多埋地式閘閥，只需滿足客戶的要求，提供管線中心到閥室室內地平的距離即可，客戶訂貨時提供給廠家此數據，由廠家計算加長桿總長度。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

加長桿閘閥產品特點

    超達研制生產的加長桿閘閥具有高位置操位、通道流暢，流量系數小、密封可靠，操作輕便靈活等特點。

    閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API 591的規定。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

美標法蘭式加長桿閘閥標準規范

 設計制造標準：API 600、ISO 10434、API 6D
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 試驗檢驗標準：API 600、API 598、ISO 10434、API 6D

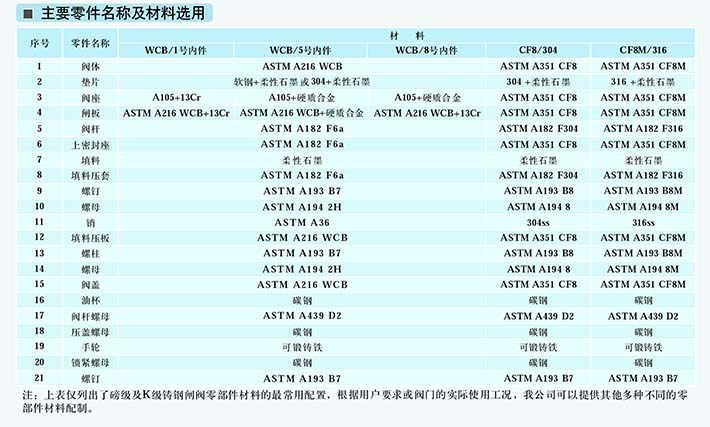

不銹鋼法蘭連接加長桿閘閥零件材料

加長桿閘閥結構外形尺寸
