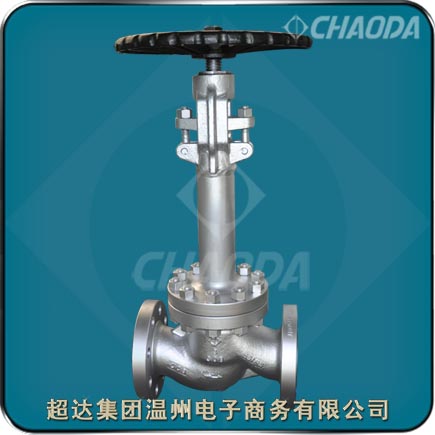

低溫截止閥

    超達集團專業研制生產低溫截止閥等閥門產品，超達生產的低溫截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

    在低溫工作的低溫截止閥材料要保證其低溫性能，主要是保證其冷沖擊強度。低溫截止閥內件必須通過正確選材，使其具有足夠的冷沖擊強度，才能防止斷裂。C和Cr的合金鋼在低于－20℃時候很快失去抗沖擊強度，所以鋼制低溫截止閥使用溫度分別限制在-30℃和-50℃。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：DJ41H、DJ41W、DJ41Y等
口徑：NPS?～NPS18、DN15～DN450
壓力：Class150～Class900、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

低溫截止閥產品簡介

    不銹鋼低溫截止閥適用于Class150～Class900、PN16～PN100的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的低溫截止閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。低溫截止閥的驅動方式為手動、蝸輪傳動、氣動或電動。低溫截止閥一般采用法蘭連接，也可采用對焊連接。

   超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

    低溫截止閥的設計要求

    根據使用條件，低溫截止閥的設計有下列要求：

   1、低溫截止閥在低溫介質及周圍環境溫度下應具有長時間工作的能力。
   2、低溫截止閥不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除降低熱效率外，如流入過多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
   3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。
   4、直接與低溫介質接觸的國標低溫鑄鋼截止閥組合件應具有防爆和防火結構。
   5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。

低溫截止閥產品特點

    超達研制生產的低溫截止閥具有長頸閥蓋設計、閥門材料經過低溫沖擊試驗、部分低溫截止閥零部件經過深冷處理、閥門內件材料不容易引起卡阻，咬合，擦傷等特點。

    閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。

    閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。

    用于-101℃以下的低溫截止閥，閥門零部件在精加工前進行深冷處理。

    閥門內件材料的選擇能夠避免在頻繁操作下引起的卡阻、咬合和擦傷。

    螺栓連接閥蓋；明桿；升降閥桿；金屬密封。

    閥體與閥蓋的連接 Class150～Class900，PN10～PN100截止閥的閥體與閥蓋一般采用螺柱＋螺母連接。

    中法蘭密封墊 Class150、Class300、PN16 PN100～Class600截止閥一般采用不銹鋼＋柔性石墨纏繞墊片；Class600截止閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊；Class900截止閥、PN160截止閥一般采用金屬環墊。

    驅動形式 一般采用手輪傳動、撞擊手輪傳動或齒輪傳動，根據用戶要求，也可采用鏈輪傳動以及電動。

    填料密封 一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度（Ra 3.2μm），閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    蝶形彈簧加載的填料壓緊機構 根據用戶要求，可以采用碟形彈簧加載的填料壓緊機構，使填料的密封更加持久可靠。

    上密封結構 所有截止閥均有上密封結構設計，低溫碳鋼截止閥一般設有一個可更換的上密封座，不銹鋼截止閥一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。截止閥處在全開位置時，上密封結構能夠可靠密封。但是，根據標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。閥座低溫碳鋼截止閥一般采用鍛造閥座，閥座密封面噴焊用戶規定的合金， NPS≤10 、DN≤250 截止閥的閥體與閥座一般采用可更換的螺紋連接，根據用戶要求，也可采用焊接連接；NPS≥12 、DN≥300 截止閥的閥體與閥座一般采用焊接連接。不銹鋼截止閥一般采用本體閥座，或在本體上直接堆焊合金，根據用戶要求，也可采用螺紋或焊接閥座。

    閥桿的設計 閥桿采用整體鍛造結構，閥桿較小直徑符合標準規定。

    閥桿螺母 美標截止閥的閥桿螺母一般采用ASTM A439 D2材料制作，根據用戶要求，也可采用銅合金材料制作；國標截止閥的閥桿螺母一般采用銅合金材料制作，根據用戶要求，也可采用ASTM A439 D2材料制作。對于較大口徑的截止閥，在閥桿螺母兩側配有推力滾動軸承，能夠有效地減小截止閥的啟閉力矩。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

低溫截止閥標準規范

 設計制造標準：BS 6364、GB/T 24925、API 602
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、ASME B 16.11、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低溫截止閥零件部件材料

低溫截止閥結構外形尺寸
