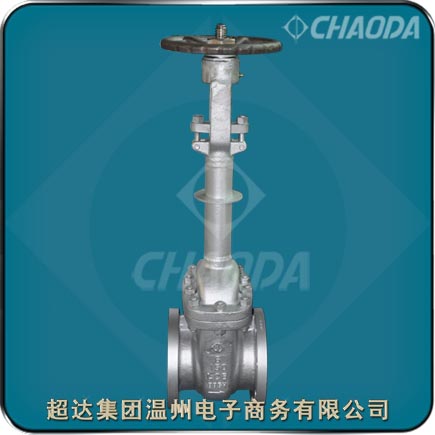

對焊連接低溫長頸閘閥

    超達集團專業研制生產低溫閘閥等閥門產品，超達生產的低溫閘閥具有重量輕、閘板進口側有泄壓孔、按需選擇長頸結構、安裝方向不受影響等特點。低溫閘閥是較常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量。閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。低溫閘閥的連接方式有法蘭連接、螺紋連接、承插焊連接。

    法蘭連接低溫閘閥主要用于管道與管件及附屬設備的連接。法蘭連接拆卸安裝方便、接合強度好、嚴密性好。它由法蘭，螺栓、螺母與墊片組成。通過擰緊連接螺栓，壓緊法蘭接觸面上的密封墊，使墊片產生足夠的彈塑生變形，將其與法蘭壓緊面間凹凸不平的微細縫隙填滿塞緊，以達到密封之目的。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：DZ40Y、DZ41Y

口徑：NPS2～NPS36、DN50～DN900
壓力：Class150～Class900、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司

電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

低溫不銹鋼閘閥產品簡介

    低溫閘閥適用于Class150～Class900、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。超達集團的低溫閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。低溫閘閥的驅動方式為手動、蝸輪傳動、氣動或電動。
    低溫閘閥通常指工作溫度低于-110℃的閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。鋼制低溫閘閥有二種閥蓋設計形式。排在頭一位的種是螺栓式閥蓋，按這種設計的低溫閘閥，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用透焊連接。

    國標低溫閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即低溫閘閥關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。低溫閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 （ 亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/p>

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

低溫閘閥產品特點

    閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。

    在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。

    閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。

    用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。

    低溫閘閥內件材料的選擇能夠避免在頻繁操作下引起的卡阻、咬合和擦傷。

    螺栓連接閥蓋；明桿；升降閥桿；非升降手輪；楔式單閘板(彈性或剛性)；金屬密封面。

    閘板結構 NPS≥2閘閥采用楔式彈性閘板；NPS＜2閘閥采用楔式剛性閘板。

    閥體與閥蓋連接 Class150～Class900、PN10～PN160閘閥的閥體與閥蓋一般采用雙頭螺柱＋螺母連接。

    中法蘭密封墊片 Class150、PN10閘閥一般采用低溫碳鋼或不銹鋼＋柔性石墨復合墊片，Class300、PN16～ PN100閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，Class600閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊，Class900、PN160閘閥一般采用金屬環墊。

    驅動形式 一般采用手輪傳動或齒輪傳動，根據用戶要求，也可采用鏈輪傳動以及電動。

    填料密封 一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度(Ra 3.2μm)，閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    蝶形彈簧加載的填料壓緊機構 根據用戶要求，可以采用碟形彈簧加載的填料壓緊機構，使填料的密封更加持久可靠。

    上密封結構 所有閘閥均有上密封結構設計，低溫碳鋼閘閥一般設有一個可更換的上密封座，低溫不銹鋼閥門一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。閘閥處在全開位置時，上密封結構能夠可靠密封。根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

    閥座 低溫碳鋼閘閥一般采用鍛造閥座，閥座密封面噴焊用戶規定的合金，NPS≤10、DN≤250閘閥的閥體與閥座一般采用可更換的螺紋連接，根據用戶要求，也可采用焊接連接；NPS≥12、DN≥300閘閥的閥體與閥座一般采用焊接連接。低溫不銹鋼閘閥一般采用本體閥座，或在本體上直接堆焊合金，根據用戶要求，也可采用螺紋或焊接閥座。

    閥桿的設計 閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API 591的規定。

    閥桿螺母 美標閘閥的閥桿螺母一般采用ASTM A439 D2材料制作，根據用戶要求，也可采用銅合金材料制作；國標閘閥的閥桿螺母一般采用銅合金材料制作，根據用戶要求，也可采用ASTM A439 D2材料制作。對于較大口徑的閘閥，在閥桿螺母兩側配有推力滾動軸承，能夠有效地減小閘閥的啟閉力矩。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

（1）流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。

（2）啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。

（3）介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

低溫閘閥標準規范

 設計制造標準：BS 6364、API 600、ISO 10434、GB/T 24925、API 6D
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B16.5（對于NPS≤24）、ASME B16.47、API 605、MSS SP-44（對于NPS＞24）、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

美標法蘭式低溫閘閥閥門材料

低溫不銹鋼閘閥結構外形尺寸
