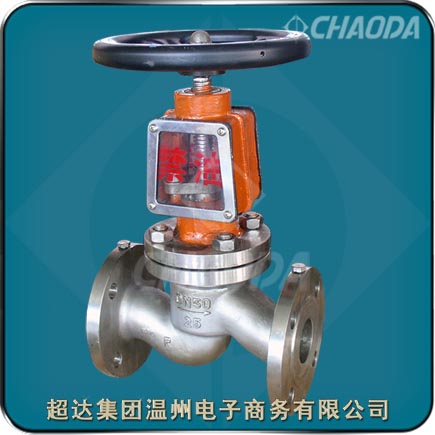

超達氧氣截止閥
氧氣專用截止閥
與普通截止閥相比，氧氣截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。氧氣截止閥的流道方式是低進高出，有呈流線形閥體流道，氧氣截止閥內腔表面需光滑、流暢、無棱角、無尖角、無突變、無凹凸不平。氧氣截止閥閥座密封面采用 Inconel 本體合金，閥瓣采用 MonelK500 鎳銅合金，形成硬度差，保證氧氣截止閥密封性能。氧氣截止閥采用壓力自封形式中法蘭密封，閥蓋內有上密封結構，閥桿設置防轉動機構，保證閥桿直線升降。
JY41氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。
型號：YJ41T1~T8、YJ41Y、YJ41W
口徑：NPS1/2～NPS16、DN15～DN400
壓力：PN16～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業
榮譽：浙江出口名牌
超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com
法蘭連接手動氧氣截止閥產品簡介
氧氣截止閥適用于DN15～DN400、PN16～PN40的各種管路上，用于截斷或接通管路中的介質。氧氣截止閥需要進行防靜電、防油脂和防塵處理，以確保能在管道上安全運行。氧氣截止閥組裝前，要按 JB /T 10530－ 2005 的規定，對所有零件、以及組裝用的工具，逐個進行脫油脫脂處理，檢驗合格再全部進行一次脫油脫脂處理，并用無油干燥的氮氣或空氣吹刷干凈，存放在無油無塵空間。氧氣截止閥具有防靜電結構，在氧氣截止閥的端法蘭上可設置導電螺栓孔，使螺栓連接導線良好接地。氧氣截止閥閥蓋需設置防塵罩，上面應設有醒目的禁油標志。使用氧氣截止閥時應清洗管道，進行脫油脫脂處理，避免產生靜電。
超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。
不銹鋼氧氣截止閥產品特點
超達研制生產的氧氣截止閥具有自然的導靜電安全裝置、支架部分采用全封閉式結構、零件采用嚴格的脫脂處理、結構緊湊、設計合理、閥門剛性好等特點。
防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有較佳的防燃阻火性能。安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。
超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。
氧氣截止閥標準規范
設計制造標準：BS 1873、ASME B16.34、API 602
結構長度標準：ASME B 16.10、GB/T 12221
連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
氧氣截止閥零件部件材料
| 公稱通徑（DN） | 15－400 | |||
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
| 試驗壓力（MPa） | 強度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 適用溫度 | ≤200℃ | |||
| 適用介質 | 氧氣 | |||
| 閥 體 | 硅黃銅、不銹鋼 | |||
| 閥 桿 | 不銹鋼 | |||
| 閥 芯 | 銅、不銹鋼 | |||
| 填 料 | 聚四氟乙烯 | |||
| 產品型號 | J41W－16T/P、J41W－25T/P、J41W－40T/P | |||
氧氣截止閥結構外形尺寸
| Jy41W-40P、Jy41W-40R | 重 量 (kg) | |||||||||||||
| 公稱通徑 DN(mm) | 尺 寸 (mm) | |||||||||||||
| L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 | ||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 | 5 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 | 7 |
| 32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 | 13.5 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 | 16 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 | 32 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 | 45 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 | 60 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 | 80 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 | 105 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 | 134 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 | 266 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-ф34 | 480 | 88 | 975 | 720 | 491 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-ф34 | 520 | 100 | 1115 | 800 | 705 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-ф41 | 650 | 140 | 1425 | 900 | 1234 |
超達閥門集團專業生產氧氣截止閥
