組合式三通閥

   超達集團專業研制生產的組合式三通閥被評為浙江省科學技術成果。

   由于組合式三通閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

口徑：DN20～DN32
壓力：PN40～PN64
材質：碳鋼、不銹鋼
驅動：手動、電動、氣動
應用：焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

組合式三通閥產品簡介

    以往各焦化廠的焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統普遍采用傳統結構的L型三通球閥，由于該部位的工況條件比較特殊，L型三通球閥在安裝運行幾個月甚至幾天就產生泄漏，使系統壓力降低，泄漏的高壓氨水將焦?fàn)t內煤粉吸帶至集氣管，嚴重的造成炭化室負壓，既影響焦炭質量，又影響爐體的嚴密性。由于該閥門安裝在焦?fàn)t頂部，該部位溫度高、勞動條件差，給閥門的更換帶來了很大的困難。閥門的頻繁更換，也給工廠造成了很大的經濟損失，并且也嚴重的污染了環境。

    為了給用戶解決這一難題，超達公司在深入分析該系統工況參數和傳統結構的L型三通球閥產生泄漏的原因后，經反復試驗研究，終于研制成功了采用球閥和止回閥組合成一體的全新結構的YQ44F-40 DN25型組合式三通閥，從而徹底解決了傳統結構的L型三通球閥存在的易泄漏、壽命短的問題，大量的試驗與實際使用表明，組合式三通閥的使用壽命比L型三通球閥提高了十倍以上。

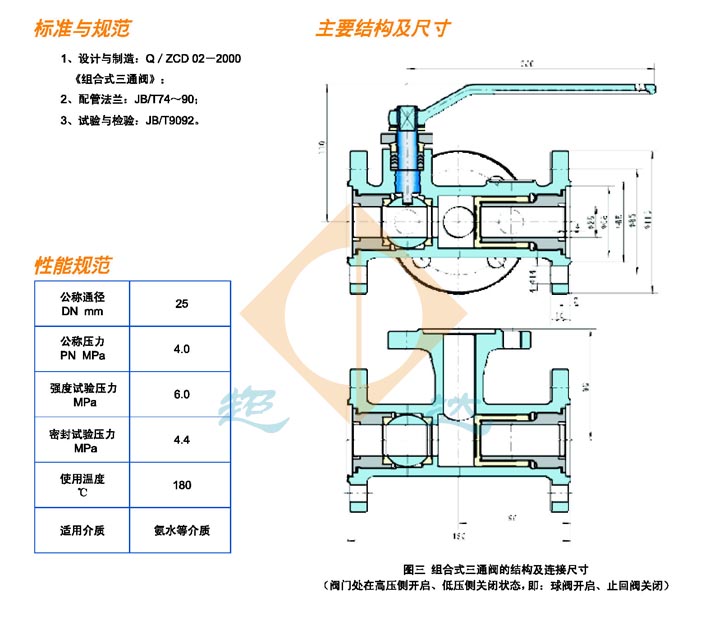

    超達集團研制開發的YQ44F-40 DN25型組合式三通閥的結構如圖三所示。它由直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓系統，右側止回閥接低壓系統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢后，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，只要橡操作傳統的三通球閥一樣，將球閥閥桿作90℃開關，即能完成高低壓切換。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

組合式三通閥產品特點

    超達研制生產的組合式三通閥除了具有一般球閥的流體阻力小、啟閉迅速、密封性能好等優點外，組合式三通閥采用整體式結構設計，簡單、緊湊、輕巧、耐用，與常用的兩體式球閥比較，取消了中間的兩個螺栓連接法蘭，減少了泄漏點，密封更加可靠。采用增強聚四氟乙烯閥座，耐壓、耐溫、耐磨性能更好，使用壽命更長。

    1、由于組合式三通閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。

    2、組合式三通閥的結構長度及連接尺寸與傳統的L型三通球閥相同，更換閥門方便。

    3、組合式三通閥操作簡單方便，與傳統的L型三通球閥完全相同。

    4、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

組合式三通閥標準規范

 設計制造標準：Q/ZCD 02-2008
 結構長度標準：GB/T 12221
 連接法蘭標準：GB/T 9113、JB/T 79.1、HG/T 20592等
 試驗檢驗標準：GB/T 13927、GB/T 26480、JB/T9092

組合式三通閥零件部件材料

組合式三通閥結構外形尺寸
