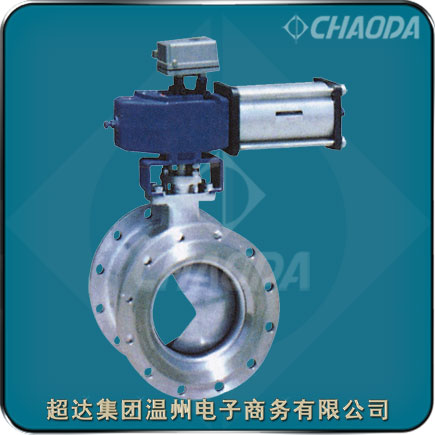

鑄鋼法蘭V型球閥

    V型法蘭球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的較佳控制特性結合成一體。V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。美標V型球閥采用帶彈簧或板簧加載閥座結構，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的較佳吻合。有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：QV647Y、QV347Y、QV947Y
口徑：NPS1～NPS12、DN25～DN300
壓力：Class150～Class300、PN16～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

硬密封V型法蘭球閥產品簡介

    V型法蘭球閥適用于Class150～Class300、PN16～PN40的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，V型法蘭球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。V型法蘭球閥的驅動方式為手動、蝸輪傳動、氣動或電動。V型法蘭球閥采用法蘭連接。鋼制V型法蘭連接球閥多用于紙漿，纖維一類的介質，調節的精度應該不如直行程調節閥，但其優點是可以剪切一些粘稠介質不易堵塞。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

V型法蘭調節球閥特點

    超達研制生產的V型法蘭球閥具有加載碟形彈簧或圓柱彈簧的閥座結構設計、球體V型切口設計、球體和閥座的密封面硬化處理特點。

    V型法蘭球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響；V型法蘭球閥有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性；防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，V型法蘭球閥閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；當V型法蘭球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，有自潔功能又可防止球芯卡死。

法蘭連接鑄鋼V型調節球閥標準

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

金屬硬密封V型球閥零件部件材料

鋼制V型球閥結構外形尺寸
