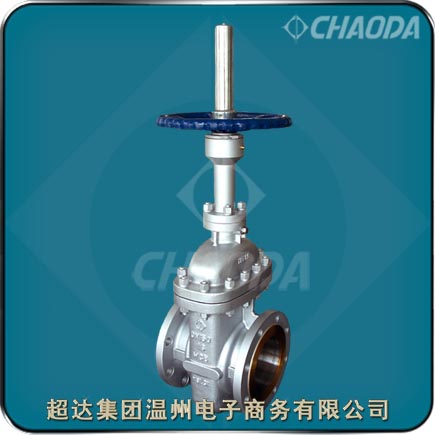

鑄鋼法蘭連接手動平板閥

    超達集團專業研制生產平板閥等閥門產品，超達生產的平板閥具有彈性有預緊力，上、下游密封座同時密封的結構閥座、閥座有自清洗功能、閥門執行機構與閥門獨立等特點。

    平板閥閥座為鑲嵌liTFE或填充liTFE密封圈的剛性浮動閥座，具有雙重密封效果，閥座由端部o型圈旋加予緊力，并由浮動閥座的活塞效應達到進出口同時密封，這種雙重密封結構使閥體中腔與通道完全隔離，可以在工作狀態下檢修閥門，排除體腔內殘留物。

    手動平板閥閘板為一長方形平行平板，其上開一與通道直徑相同的通孔（帶導流孔），也可不開孔（不帶導流孔），全啟時，通道平滑為直管段，流阻系數低，壓力損失小，開啟與關閉時閘板與閥座始終相互接觸，即可擦拭附著在密封副間的顆粒污物，又可使密封面不被介質直接沖刷而得到保護。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z43H、Z44H、Z83Y、Z63Y、Z64Y等
口徑：DN25～DN100
壓力：PN16～PN450
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

平板閥產品簡介

    平板閥適用于Class150～Class1500、PN16～PN100的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的平板閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。平板閥的驅動方式為手動、齒輪傳動、氣動或電動。平板閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

法蘭連接平板閥產品特點

    超達研制生產的平板閥具有彈性有預緊力，上、下游密封座同時密封的結構閥座、閥座有自清洗功能、閥門執行機構與閥門獨立等特點。

    1.平板閘閥閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

    2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

    3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鑄鋼平板閥標準規范

 設計制造標準：JB/T 5298、GB 12234、API 6D
 結構長度標準：ASME B 16.10、JB/T 5298、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9113、JB/T 79
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

平板閥型號及零件材料

傘齒輪傳動平板閘閥結構尺寸
